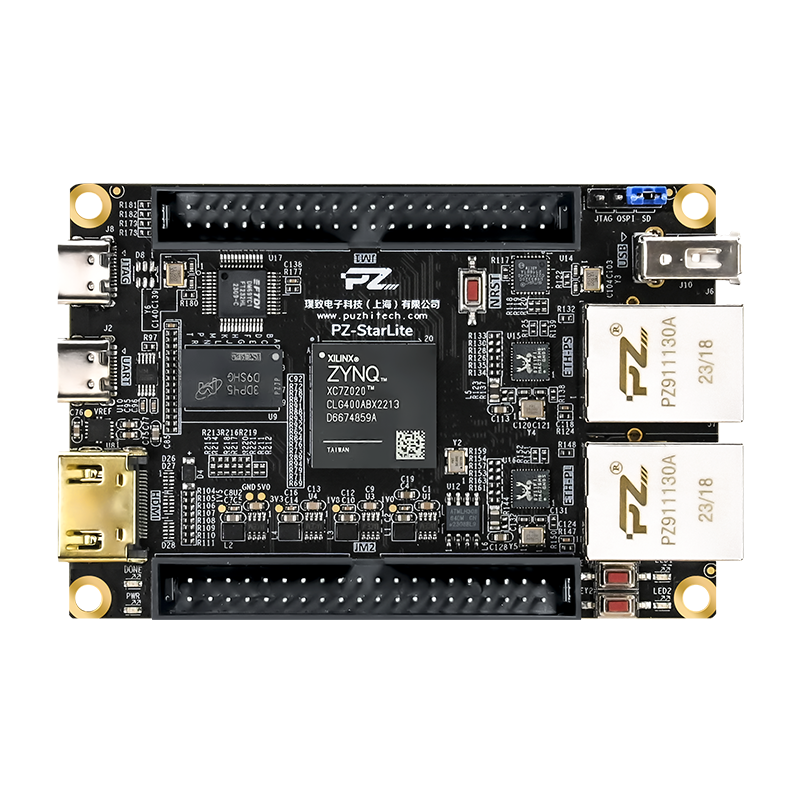

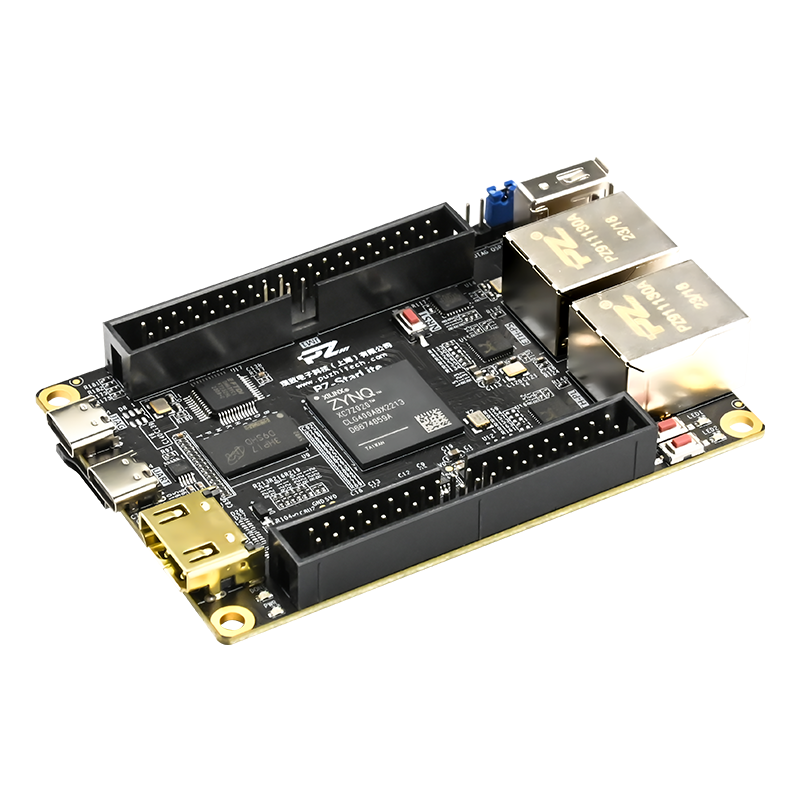

璞致FPGA ZYNQ7000 PZ7020-StarLite 开发板
PZ7020-StarLite
- ARM+FPGA架构，双核ARM Cortex-A9，主频766Mhz
- 支持512MB DDR3，128Mb QSPIFLASH
- 一体集成开发板，身形极致小巧，轻松隐匿于掌心
- 预留丰富接口：JTAG/UART/双千兆网口/HDMI/MIPI CSI等
- 支持SDK开发，支持PYNQ例程丰富，助力产品二次开发

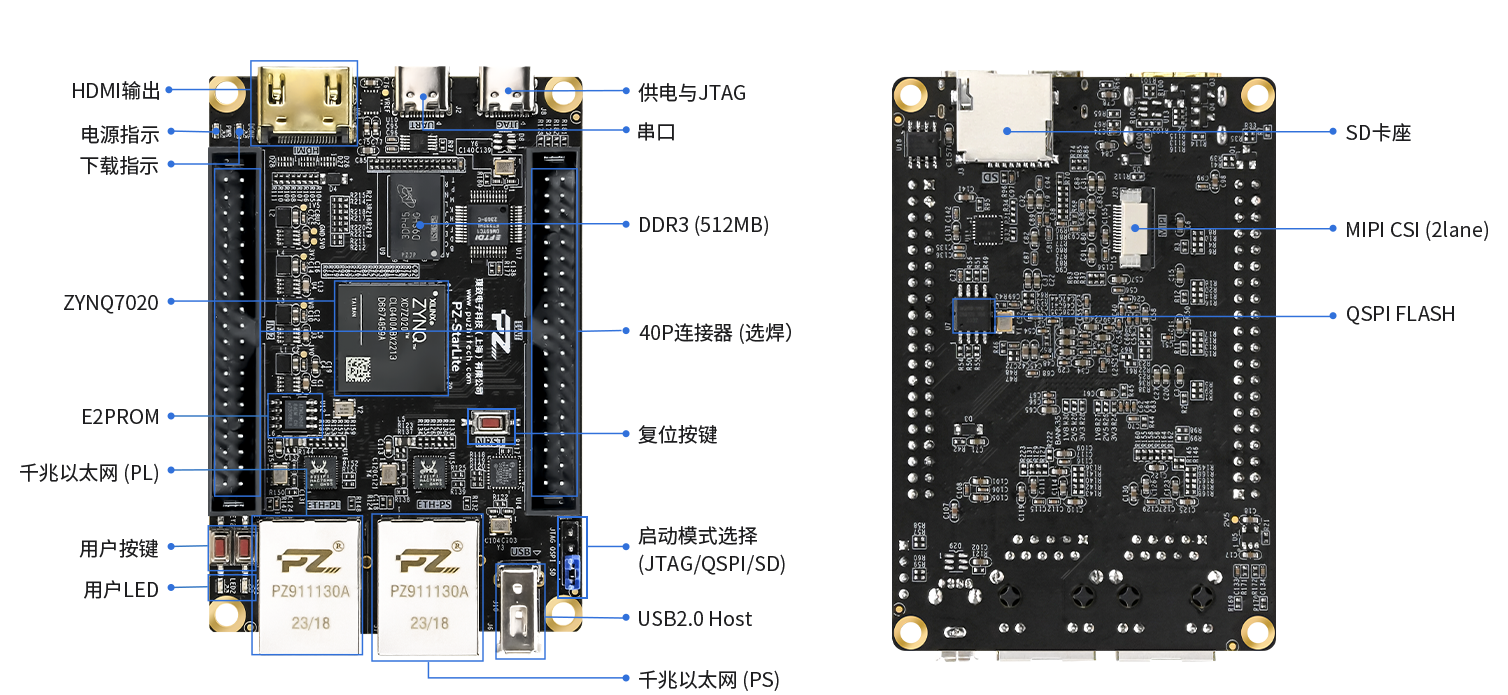

接口功能展示
产品参数
主要参数
开发板 | PZ7020-StarLite |
主控制器 | XC7Z020-2CLG400I |
逻辑单元 (Logic Cells） | 85K |
主频 | 766MHz |
DDR3 | 512MB |
QSPI FLASH | 128Mb |
E2PROM | 64Kbit |
JTAG下载器 | 1路 |
UART | 1路 |
SD卡 | 1路 |
USB2.0主 | 1路 |
千兆以太网 | 1路PS端、1路PL端 |
HDMI接口 | 1路输出 |
MIPI CSI | 1路（2lane) |
用户LED | 2路 |
按键 | 2路 |
供电/电流 | 5V/1A |
开发板尺寸 | 90 x 60mm |
开发板工艺 | 黑色哑光、沉金 |
2个40P扩展口 | 共计64根单端信号/32对差分信号 外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等），扩展口包括5V电源1路，3.3V电源1路，地6路，IO口32路 |

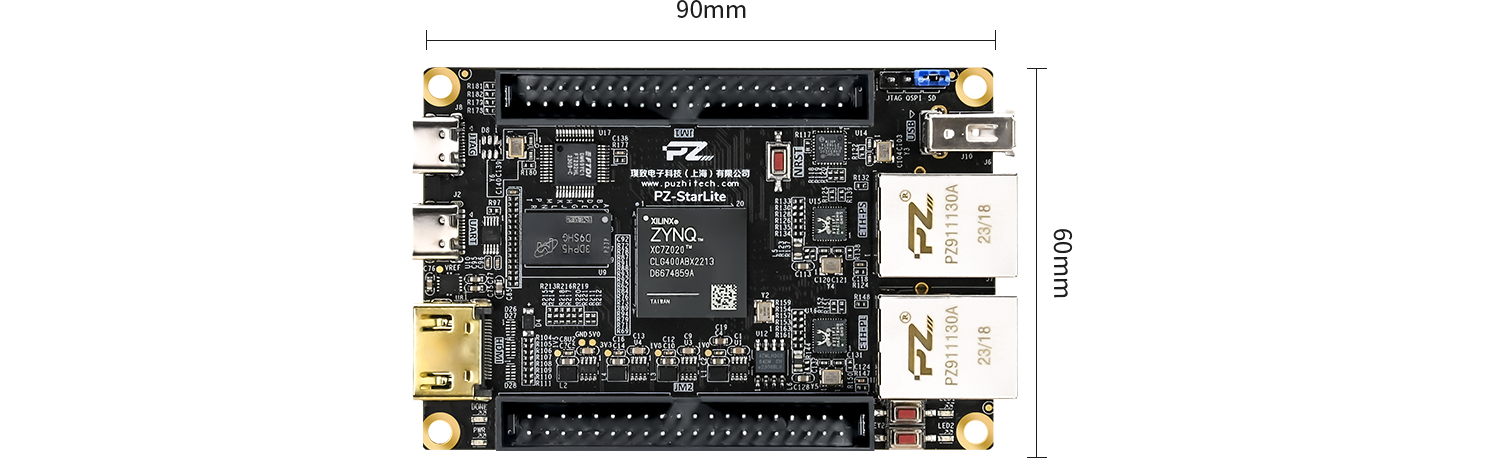

产品尺寸
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
ZYNQ简介
- 02.
实验平台简介
- 03.
硬件资源详解
- 04.
Vivado软件的安装和使用
- 05.
LED灯闪烁实验
- 06.
按键控制LED灯实验
- 07.
呼吸灯实验
- 08.
IP核之MMCM/PLL实验
- 09.
IP核之RAM实验
- 10.
IP核之FIFO实验
- 11.
UART串口通信实验
- 12.
RGB-LCD彩条显示实验
- 13.
RGB-LCD字符和图片显示实验
- 14.
HDMI彩条显示实验
- 15.
HDMI方块移动实验
- 16.
EEPROM读写测试实验
- 17.
频率计实验
- 18.
AD7606信号采集实验
- 19.
DA128S085输出实验
- 20.
MDIO接口读写测试实验
- 21.
以太网UDP测试实验
- 22.
基于OV5640的PL以太网传输显示实验
- 01.
- 2
SDK实验
- 01.
Hello World实验
- 02.
GPIO之EMIO按键控制LED实验
- 03.
AXI GPIO按键控制LED实验
- 04.
自定义IP核-呼吸灯实验
- 05.
程序固化实验
- 06.
UART串口中断实验
- 07.
定时器中断实验
- 08.
PS XADC接口实验
- 09.
QSPI Flash读写测试实验
- 10.
SD卡读写TXT文本实验
- 11.
EMMC读写测试实验
- 12.
双核AMP实验
- 13.
基于BRAM的PS和PL的数据交互
- 14.
AXI DMA环路测试
- 15.
PS通过VDMA驱动LCD显示实验
- 16.
SD卡读BMP图片LCD显示实验
- 17.
SD卡读BMP图片HDMI显示实验
- 18.
OV5640摄像头LCD显示
- 19.
OV5640摄像头HDMI显示实验
- 20.
OV5640摄像头灰度图显示实验
- 21.
基于OV5640的二值化实验
- 22.
基于OV5640的中值滤波实验
- 23.
双目OV5640摄像头HDMI显示实验
- 24.
双目OV5640摄像头LCD显示实验
- 25.
基于MIPI OV5640摄像头HDMI显示实验
- 26.
基于LWIP的echo server实验
- 27.
基于LWIP的TCP服务器性能测试实验
- 28.
基于LWIP的tftp server实验
- 29.
基于TCP协议的远程更新QSPIFlash实验
- 30.
基于UDP协议的远程更新QSPIFlash实验
- 01.
- 3
Linux实验
- 01.
PetaLinux编译ZYNQ镜像
- 02.
字符设备驱动开发
- 03.
嵌入Linux LED驱动开发实验
- 04.
新字符设备驱动实验
- 05.
Linux设备树
- 06.
设备树下的LED驱动实验
- 07.
gpio子系统简介
- 08.
gpio子系统下的LED驱动实验
- 09.
Linux蜂鸣器驱动实验
- 10.
Linux并发与竞争
- 11.
Linux并发与竞争实验
- 12.
Linux按键输入实验
- 13.
Linux内核定时器实验
- 14.
Linux中断实验
- 15.
Linux阻塞和非阻塞I0实验
- 16.
异步通知实验
- 17.
驱动静态编译
- 18.
platform设备驱动实验
- 19.
设备树下的platform驱动编写
- 20.
Linux设备驱动框架入门之LED
- 21.
使用AXI GPIO实验
- 22.
Linux misc设备驱动实验
- 23.
Linux Input了系统实验
- 24.
Linux 12C总线框架
- 25.
使用AXI IIC实验
- 26.
Linux SPI总线框架
- 27.
串口驱动实验
- 28.
LCD驱动实验
- 29.
看门狗驱动实验
- 30.
Linux USB驱动实验
- 31.
Linux 块设备实验
- 32.
Linux 网络设备实验
- 01.
- 4
HLS开发实验
- 01.
HLS简介
- 02.
LED闪烁实验
- 03.
按键控制LED实验
- 04.
呼吸灯实验
- 05.
彩条显示实验
- 06.
OV5640摄像头灰度显示实验
- 07.
OV5640摄像头Sobel边缘检测
- 08.
基于OV5640的视频图像叠加实验
- 09.
基于OV5640的字符叠加实验
- 10.
基于OV5640的直方图均衡实验
- 11.
基于OV5640的自适应二值化实验
- 12.
基于霍夫变换的直线检测实验
- 01.
- 5
支持PYNQ

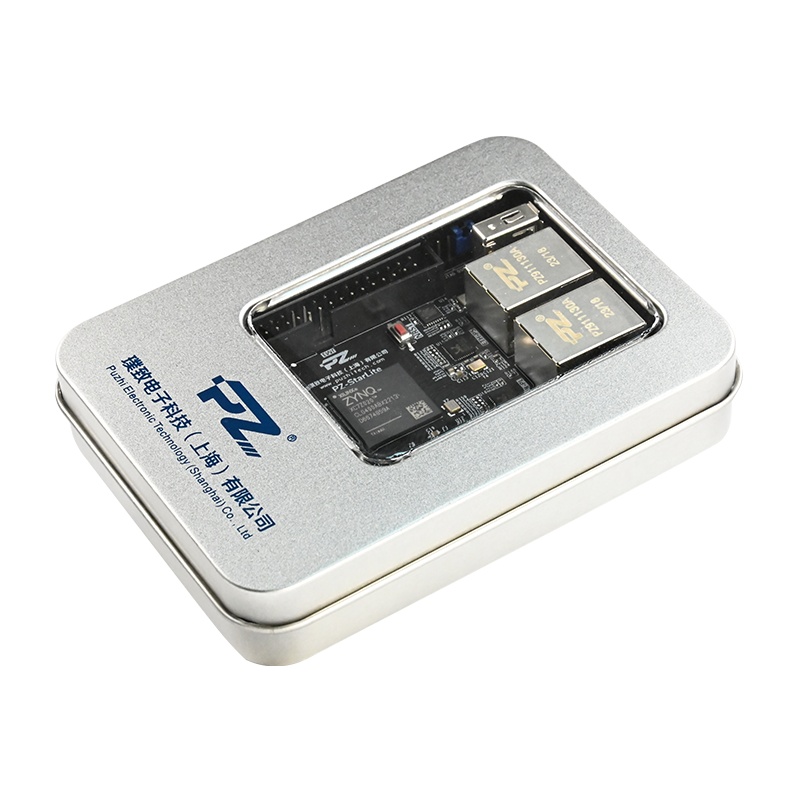

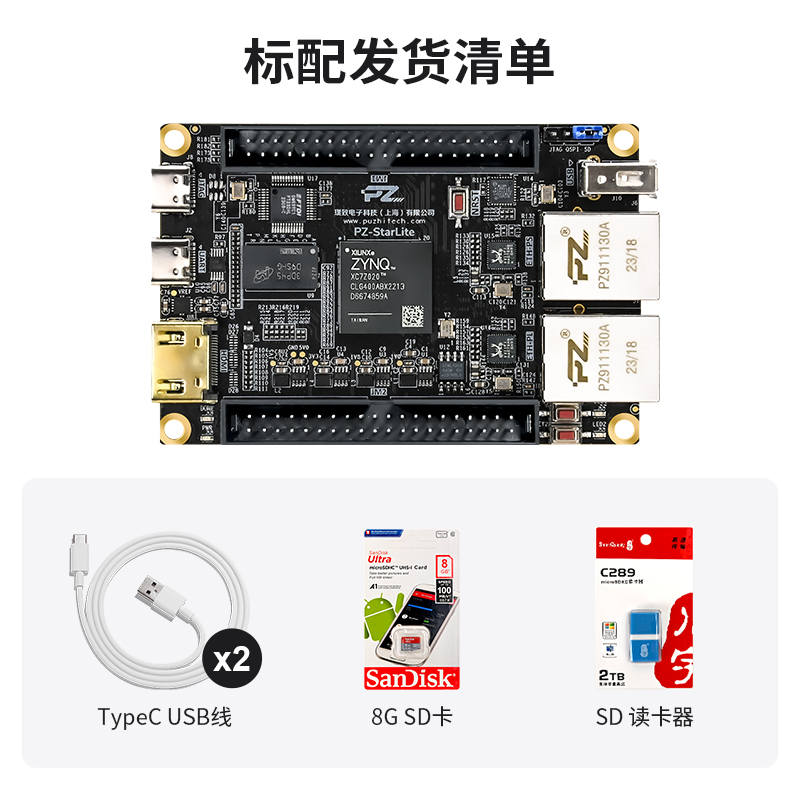

标配发货清单
发票说明
- 1.
我们可提供电子版增值税专用发票和电子版增值税普通发票。
- 2.
电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。
- 3.
需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。
- 1.
售后说明
- 1.
所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
- 2.
服务时间：周一至周五 09:00—18:00；
- 3.
技术支持请联系店铺客服。
- 1.
发货说明
- 1.
包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。
- 2.
快递时间：周一至周日 09:00—16:00
- 1.

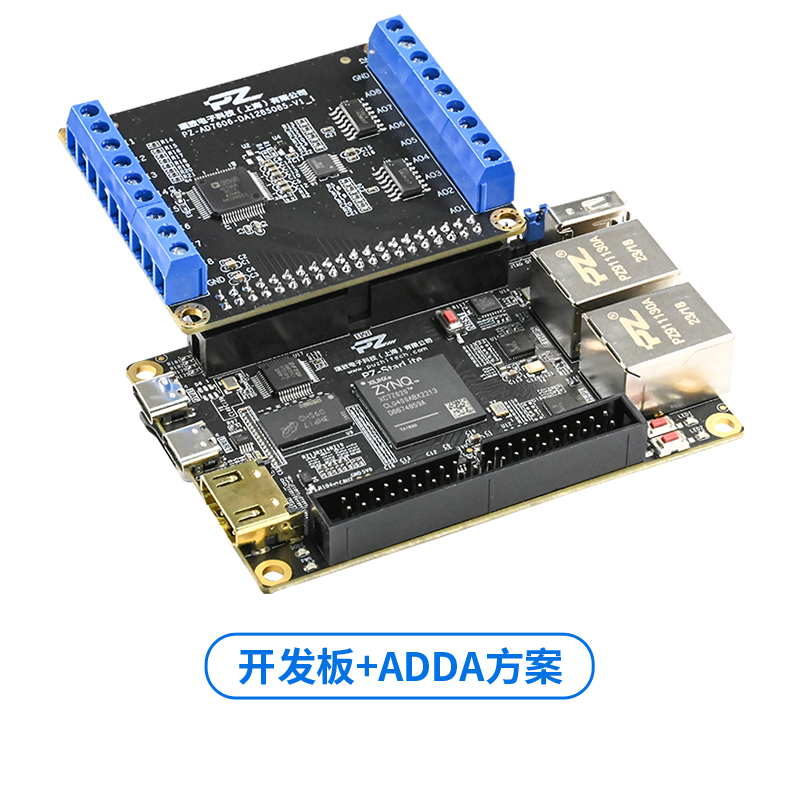

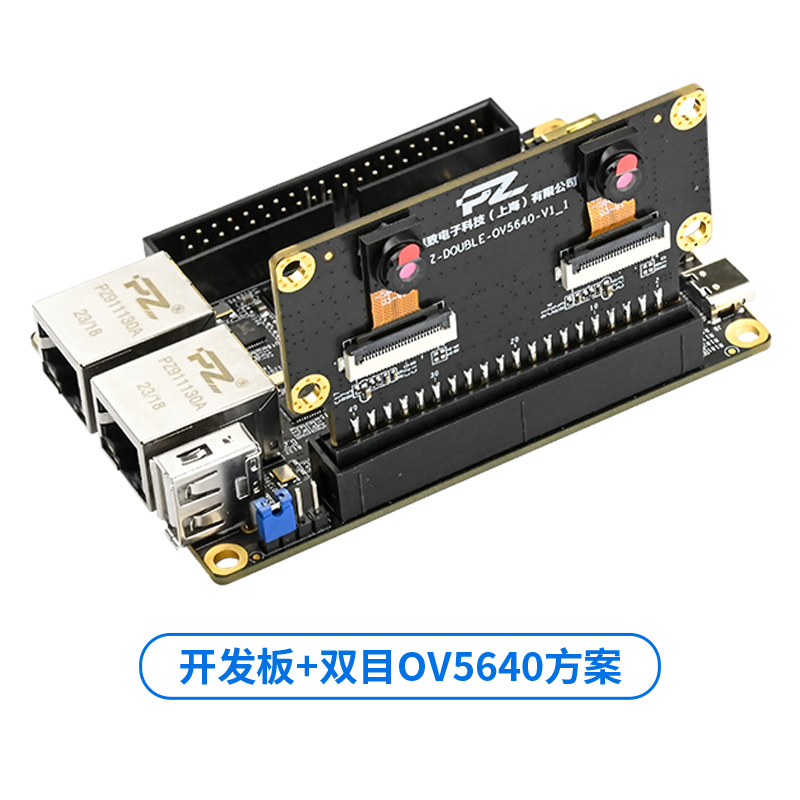

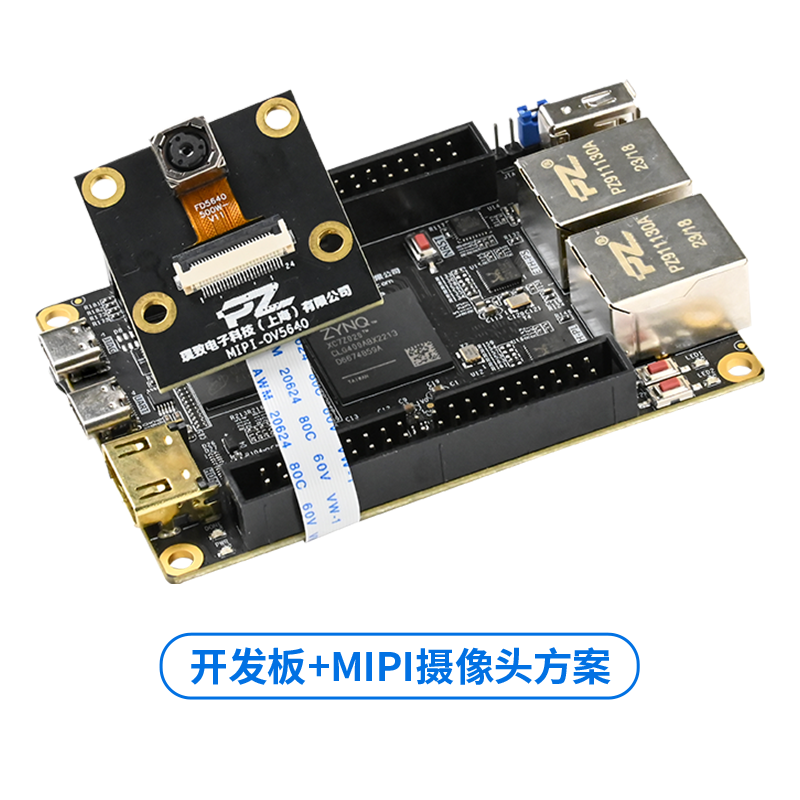

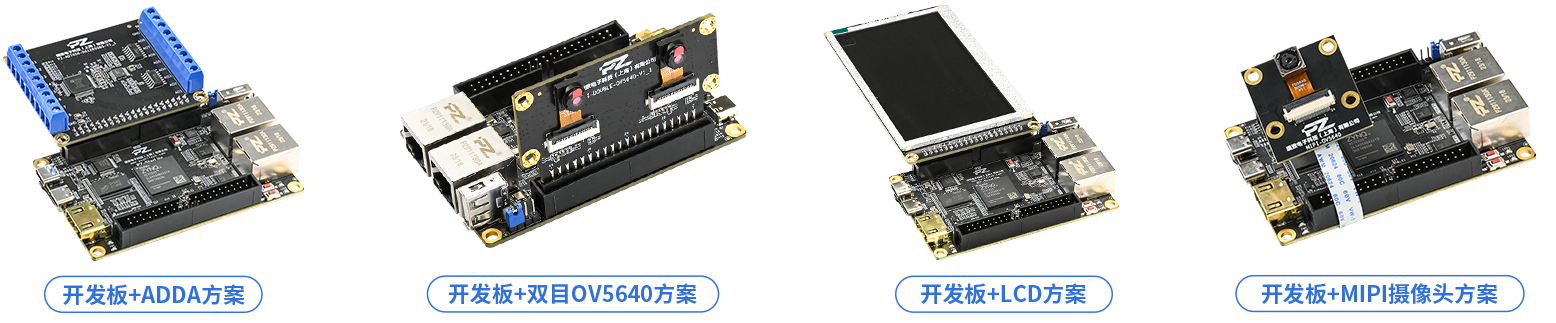

方案展示
