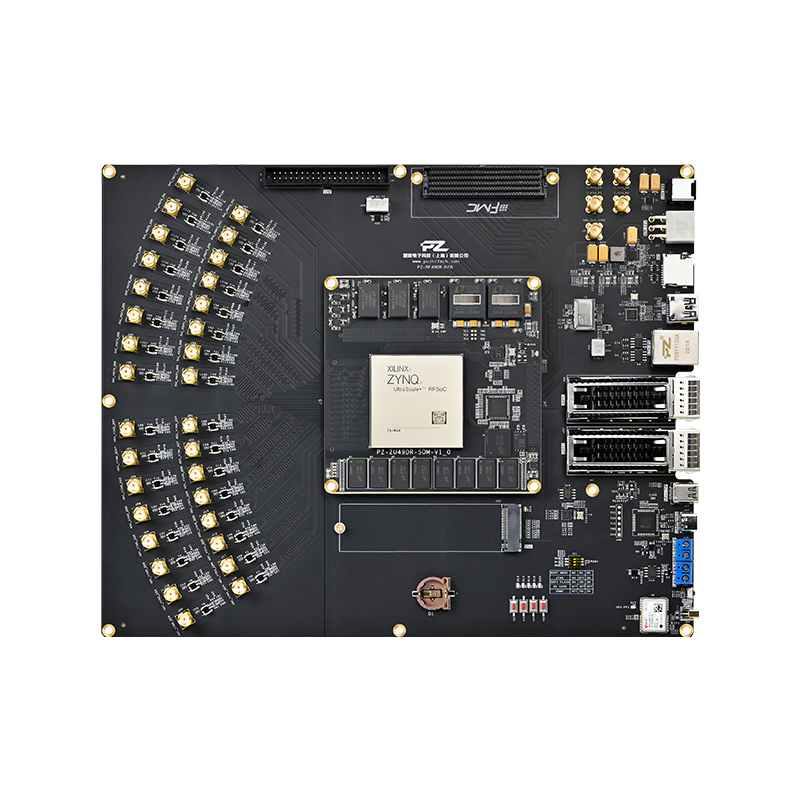

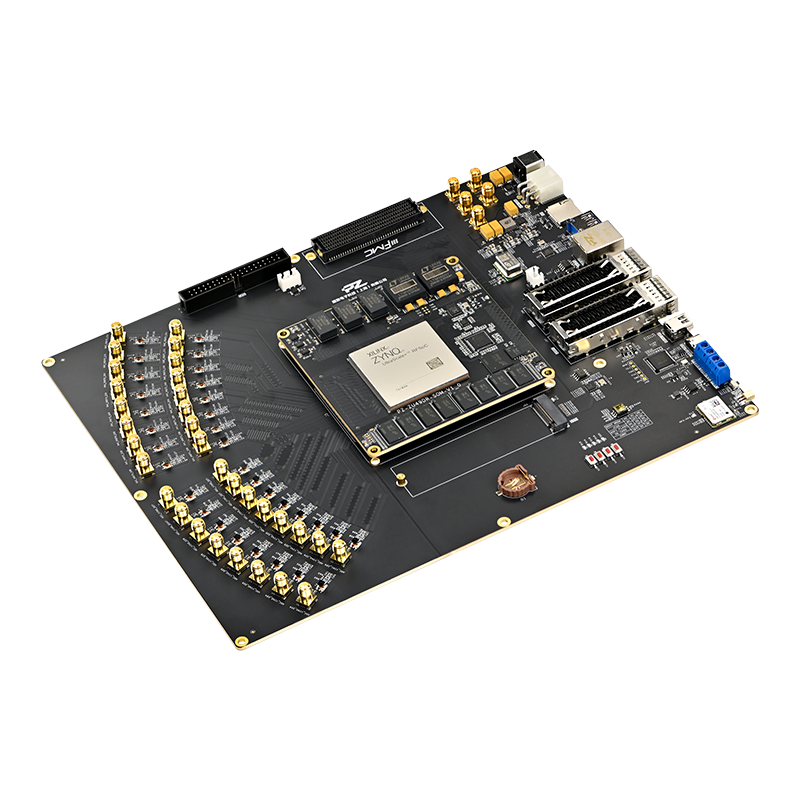

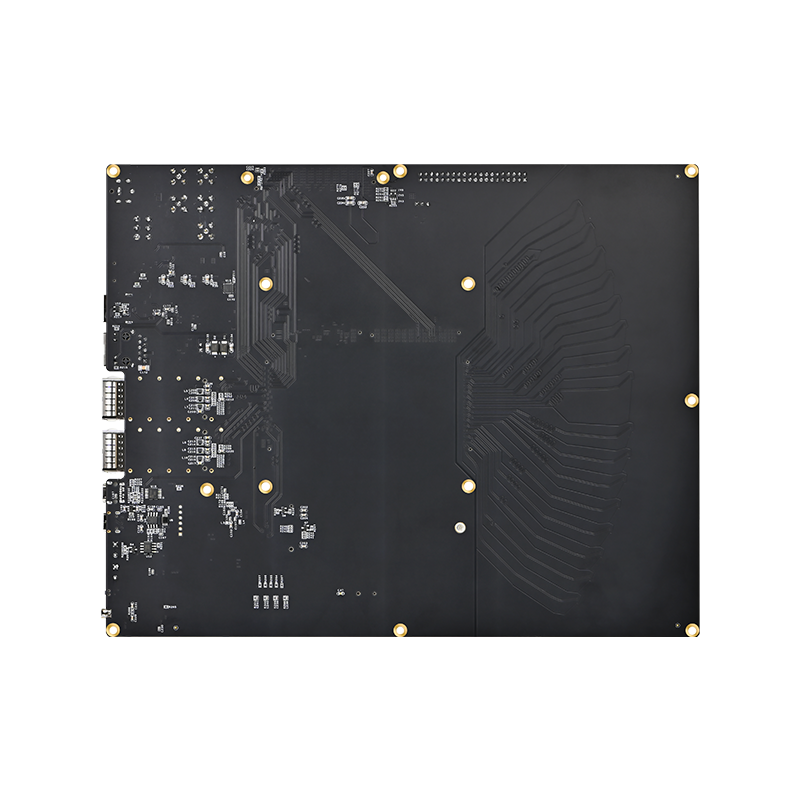

璞致FPGA ZYNQ UltraScale+RFSOC ZU49DR 开发板
PZ-ZU49DR-KFB
- ARM+FPGA 架构，4 x Cortex-A53，主频1.333Ghz
- PS侧8GB、PL侧8GB DDR4，32GB EMMC，512Mb+512Mb QSPIFLASH
- 16通道ADC/采样率2.5Gsps，16通道DAC/采样率9.85Gsps
- 预留丰富接口：UART/RS485/CAN/千兆网口/GPS/FMC/SSD/QSFP等
- 支持SDK开发，支持PYNQ例程丰富，助力产品二次开发
接口功能展示
产品参数
核心板主要参数
开发板 | PZ-ZU49DR-KFB |
主控制器 | XCZU49DR-2FFVF1760I |
内核 | ARM : 4 x Cortex-A53 1.333Ghz RPU : 2 x Cortex-R5 533Mhz |
速度等级 | 2级 |
温度等级 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 930K |
查找表 (LUTs） | 425k |
DSP Slices | 4272 |
BLOCK RAM | 38Mb |
DDR4 | PS侧8GB 2400Mhz*64bit / PL侧8GB 2400Mhz*64bit |
QSPI FLASH | 2路(QSP0+QSPI1)/单片512Mb、共计1Gb |
EMMC | 32GB，存储启动文件和用户文件 |
启动方式 | JTAG/QSPI/SD/EMMC，板载拨码开关选择 |
ADC通道 | 16通道/采样率2.5Gsps |
DAC通道 | 16通道/采样率9.85Gsps |
PS侧GTR接口 | 4对TX/RX |
PS侧GTY接口 | 16对TX/RX |
扩展IO数量 | MIO：38个（固定1.8V电平） HP：144个（1.2/1.8可调、默认1.8V） HD ：96个（1.8/2.5/3.3V可调、默认3.3V） |
晶振 | 1个单端33.3333MHz晶振提供给PS 1个差分200MHz晶振提供给PL 1个差分125M晶振提供给GT接口 1个专用时钟芯片给ADC/DAC提供时钟 |
核心板尺寸 | 100*100mm |
接口和功能
集成JTAG下载器 | 1路 |
UART/RS485/CAN | 1路/1路/1路 |
SD卡接口 | 1路 |
PS侧SSD接口 | 1路 |
千兆以太网 | PS侧1路 |
Mini DP输出 | 1路 |
USB3.0主从口 | 1路 |
SSD存储 | 1路（PS端） |
QSFP28接口 | 2路 x 100G |
GPS模块 | 1个 |
FMC接口 | HPC接口、信号全连接 |
供电/电流 | 12V/3A |
开发板尺寸 | 275 x 220mm |
开发板工艺 | 黑色哑光、沉金 |
40P扩展口 | 共计32个信号(包括5V电源1路、3.3V电源1路、地6路，IO口28路) |

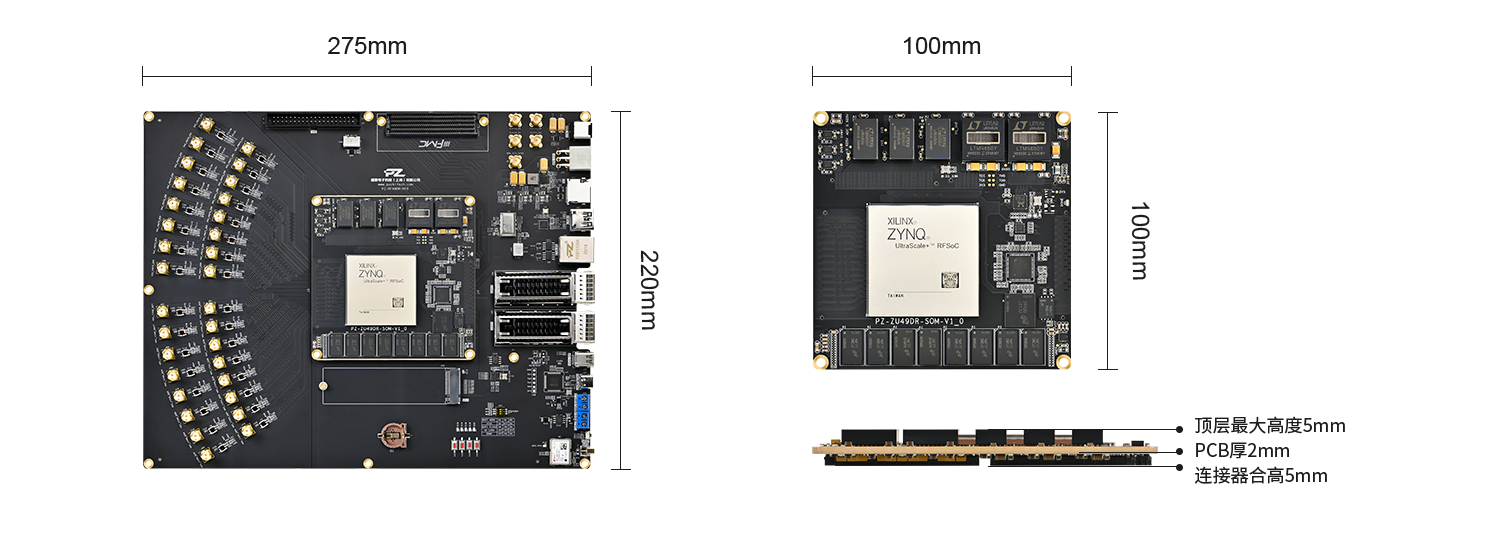

产品尺寸
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
LED流水灯例程
- 01.
Vivado 安装说明
- 02.
LED PWM控制例程
- 03.
KEY控制LED例程
- 04.
FPGA片内RAM读写例程
- 05.
FPGA片内ROM读写例程
- 06.
FPGA片内PLL配置例程
- 07.
FPGA片内FIFO读写例程
- 08.
FPGA侧DDR4读写测试例程
- 09.
I2C读写E2PROM例程
- 10.
LCD彩条显示例程
- 11.
AD-AD7606 8通道采集电压例程
- 12.
DA 8通道输出正弦波、三角波、方波例程
- 13.
光纤接口的眼图测试例程
- 14.
Aurora 8B/10B 40G回环测试例程
- 15.
FL-9643S例程
- 01.
- 2
ARM Vitis 例程
- 01.
Vitis简介
- 02.
串口例程
- 03.
DDR读写例程
- 04.
PS端RTC中断例程
- 05.
EMIO控制LED例程
- 06.
I2C控制器读写EEPROM例程
- 07.
RS485例程
- 08.
CAN例程
- 09.
EMMC例程
- 10.
SD例程
- 11.
DP例程
- 12.
SD卡读BMP图片DP显示例程
- 13.
自定义IP核例程
- 14.
基于lwip的echo server例程
- 15.
基于UDP远程更新QSPI Flash例程
- 16.
AXI DMA环路测试例程
- 17.
AD7606采集千兆以太网传输例程
- 18.
LCD图像显示例程
- 19.
AD7606和DA128S085综合例程
- 20.
双目OV5640摄像头输出与DP显示例程
- 21.
GPS接口测试例程
- 22.
PCIE3.0读写速度测试例程
- 01.
- 3
PetaLinux实验
- 01.
安装虚拟机和Ubuntu系统
- 02.
PetaLinux工具安装
- 03.
使用PetaLinux定制Linux系统
- 04.
添加开机自启动脚本及用户文件
- 05.
SD卡根文件系统
- 06.
EMMC引导开机启动
- 07.
Linux下GPIO-LED操作
- 08.
Linux下NVME SSD操作
- 09.
Linux下USB操作
- 10.
Linux下以太网操作
- 01.
- 4
射频例程
- 01.
时钟LMK04828例程
- 02.
裸机射频收发例程
- 01.
- 5
PCIE专题
- 01.
PCIE之读写测速专题
- 02.
PCIE之访问DDR 专题
- 03.
PCIE之控制GPIO专题
- 04.
PCIE之传图HDMI显示专题
- 05.
PCIE之OV5640图像传输专题
- 01.
- 6
支持PYNQ

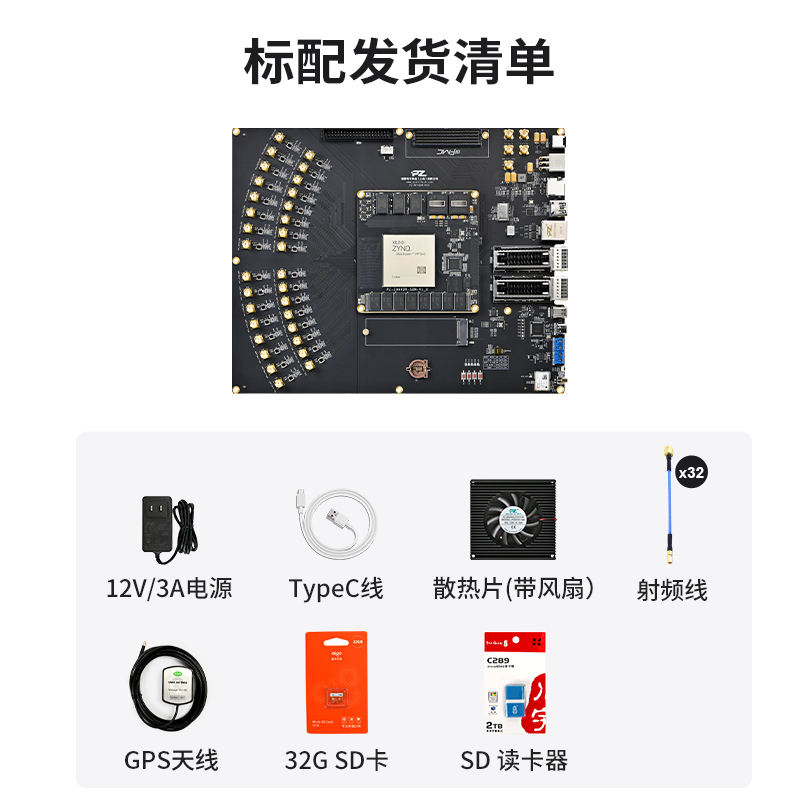

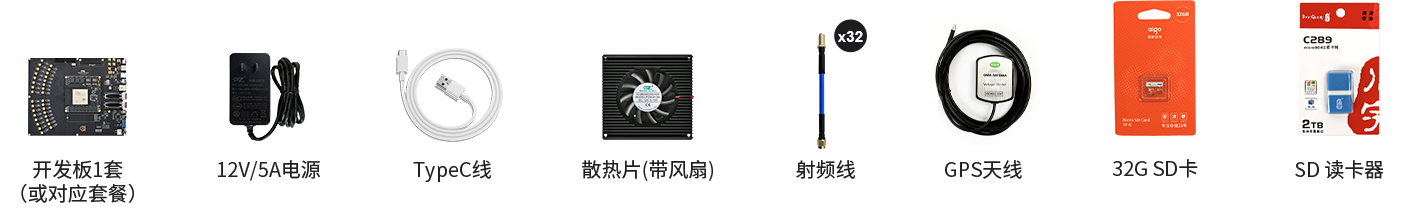

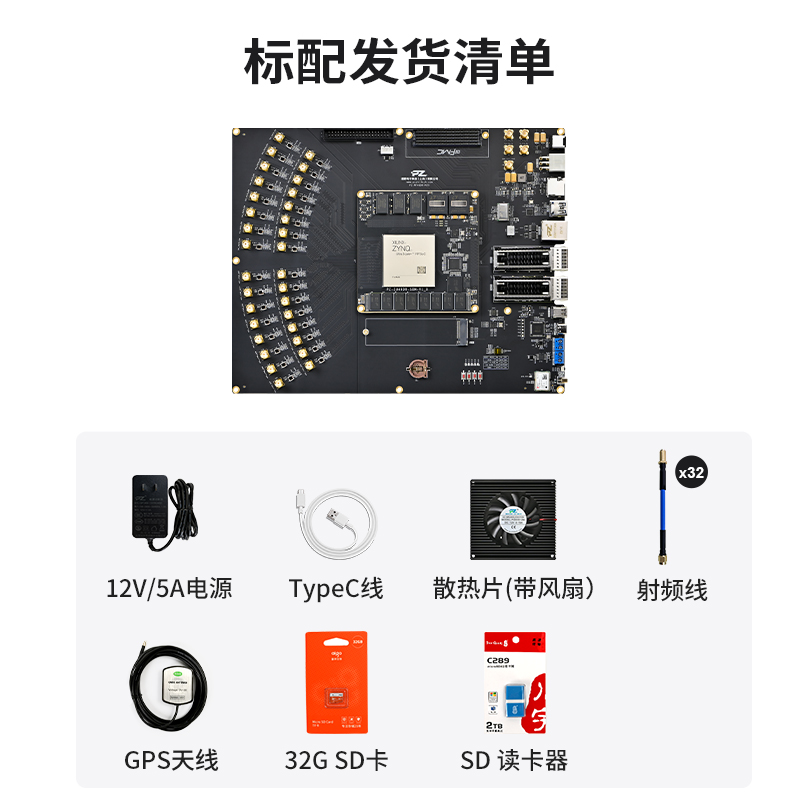

标配发货清单
