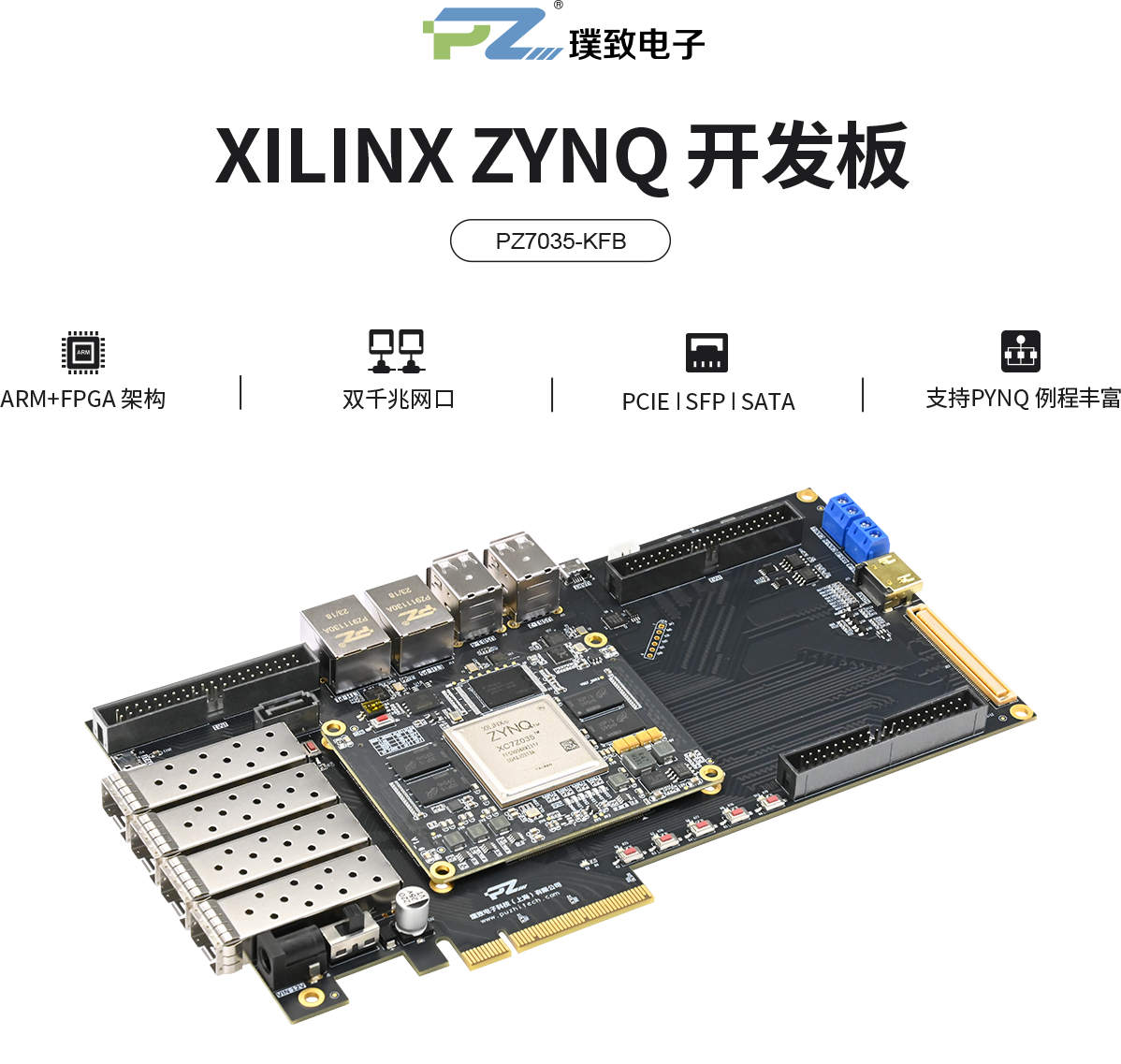

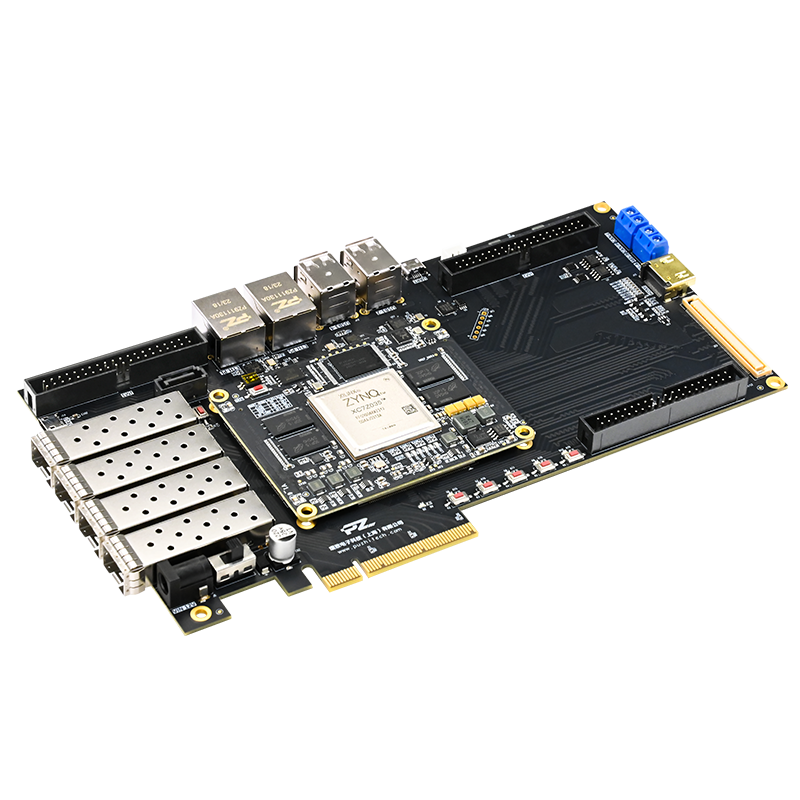

璞致FPGA ZYNQ7000 ZYNQ7035 开发板
PZ7035-KFB-900
- ARM+FPGA架构，双核ARM Cortex-A9，主频800Mhz
- PS侧1GB、PL侧1GB DDR3，8GB EMMC，256Mb QSPIFLASH
- 核心板采用120P连接器连接，尺寸83.8*64.8mm
- 预留丰富接口：UART/RS485/CAN/双千兆网口/HDMI/4路SFP等
- 支持SDK开发，支持PYNQ例程丰富，助力产品二次开发

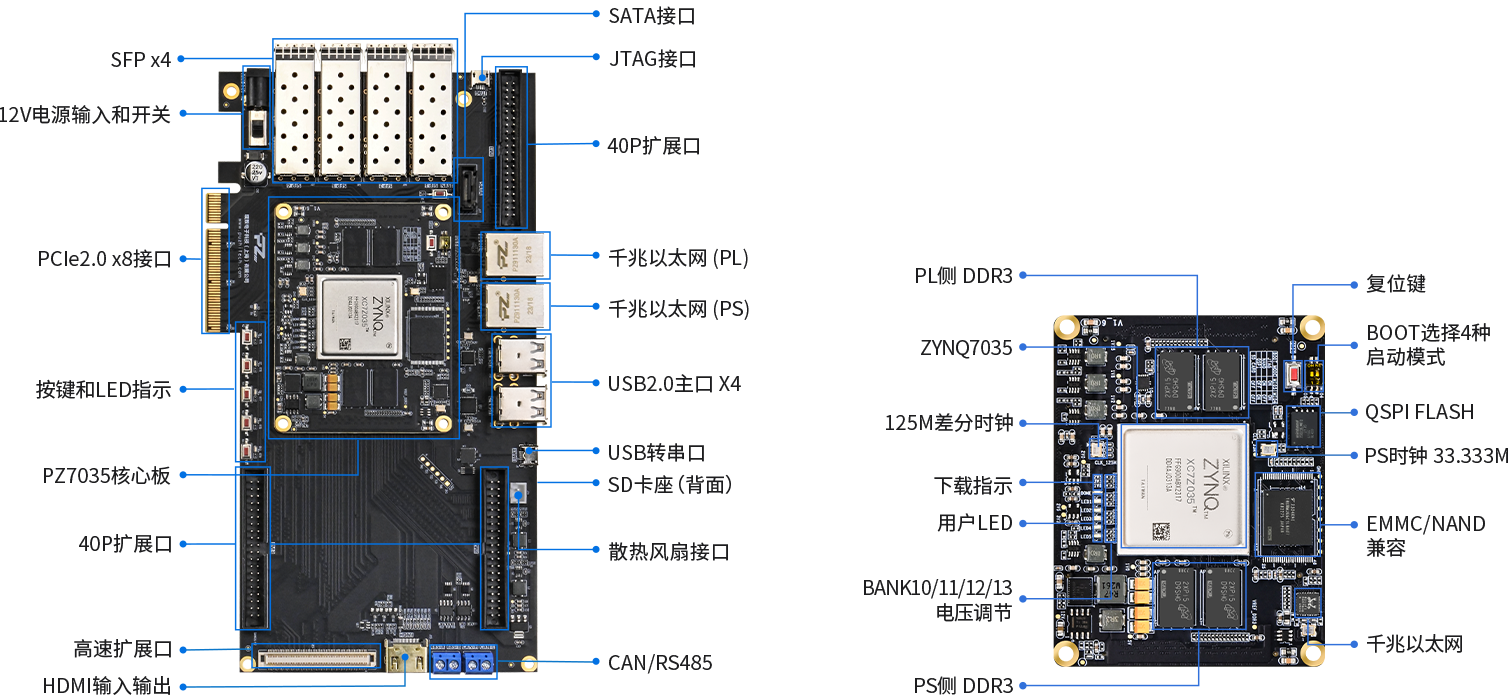

接口功能展示
产品参数
核心板主要参数
开发板 | PZ7035-KFB-900 |
主控制器 | XC7Z035-2FFG900I |
内核 | 双核 ARM Cortex-A9、主频800Mhz |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 275K |
查找表 (LUTs） | 171900 |
触发器 (Flip-Flops） | 343800 |
DSP Slices | 900 |
BLOCK RAM | 17.6Mb |
DDR3/DD3L | 共计2GB，PS侧1GB/ PL侧1GB |
QSPI FLASH | 256Mb，存储启动文件和用户文件 |
EMMC | 8GB，存储启动文件和用户文件 |
启动方式 | JTAG/QSPI/SD，板载拨码开关选择 |
GTX接口数量 | 4个BANK、TX/RX各16对 |
PS端MIO | 24个 |
PL端IO | 共计240个单端/120对差分；其中，48个IO电平固定1.8V；192个IO电平1.8/2.5/3.3V可调（默认3.3V） |
晶振 | 1个单端33.3333MHz晶振提供给PS； 1个差分200MHz晶振提供给PL； 1个差分125MHz晶振提供给GT收发器的参考时钟 |
核心板尺寸 | 83.8 x 64.8mm |
接口和功能
JTAG接口 | 1路 |
UART/RS485/CAN | 1路/1路/1路 |
SD卡接口 | 1路 |
USB2.0接口 | 4路USB主口，用于接鼠标键盘等等外设 |
千兆以太网 | 1路（PS端）、1路（PL端） |
HDMI接口 | 1路输入输出 |
SATA接口 | 1路 |
SFP接口 | 4路 |
PCIE2.0 | x8接口 |
用户LED | 5路 |
按键 | 5路 |
散热风扇接口 | 1路，12V供电 |
供电/电流 | 12V/3A |
开发板尺寸 | 220 x 116mm |
40P扩展口 | 3个连接器/96个单端信号 每个40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等）扩展口包括5V电源1路，3.3v电源1路，地6路，io口32路 |

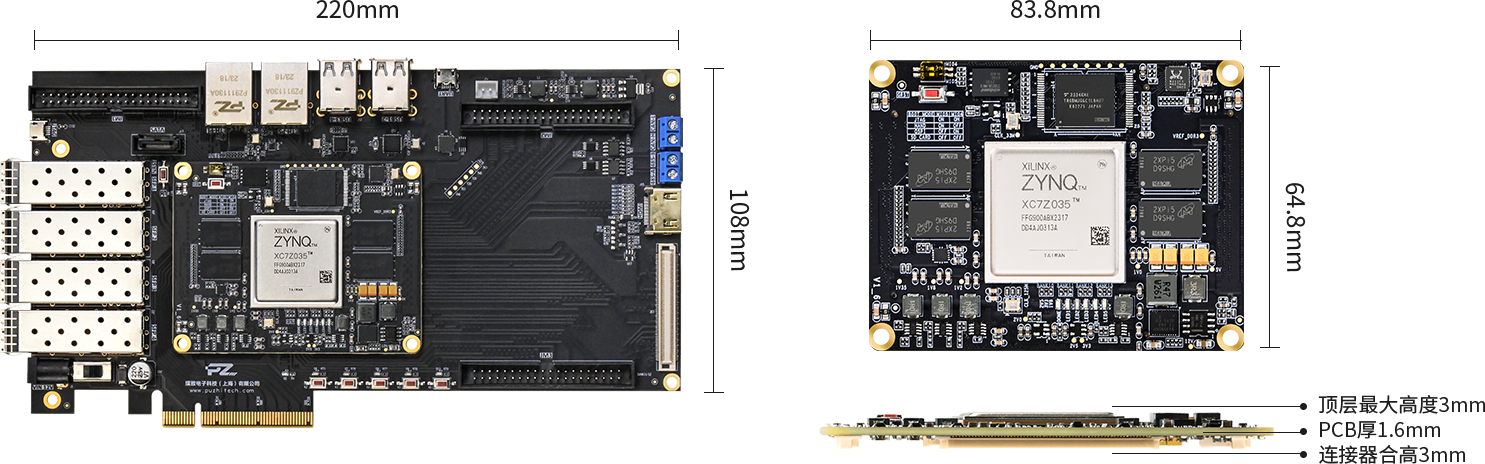

产品尺寸
产品套餐

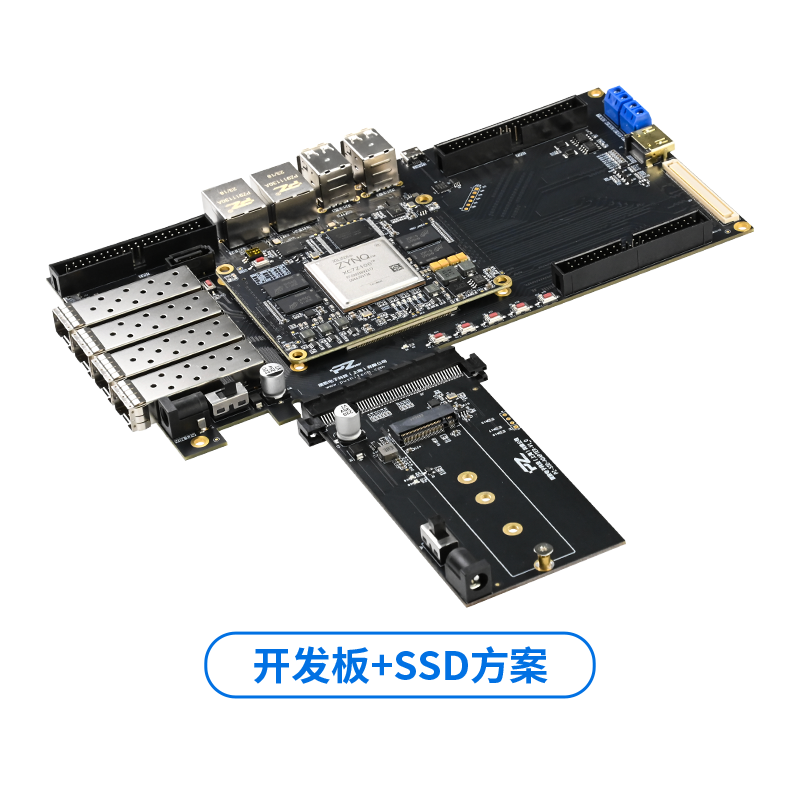

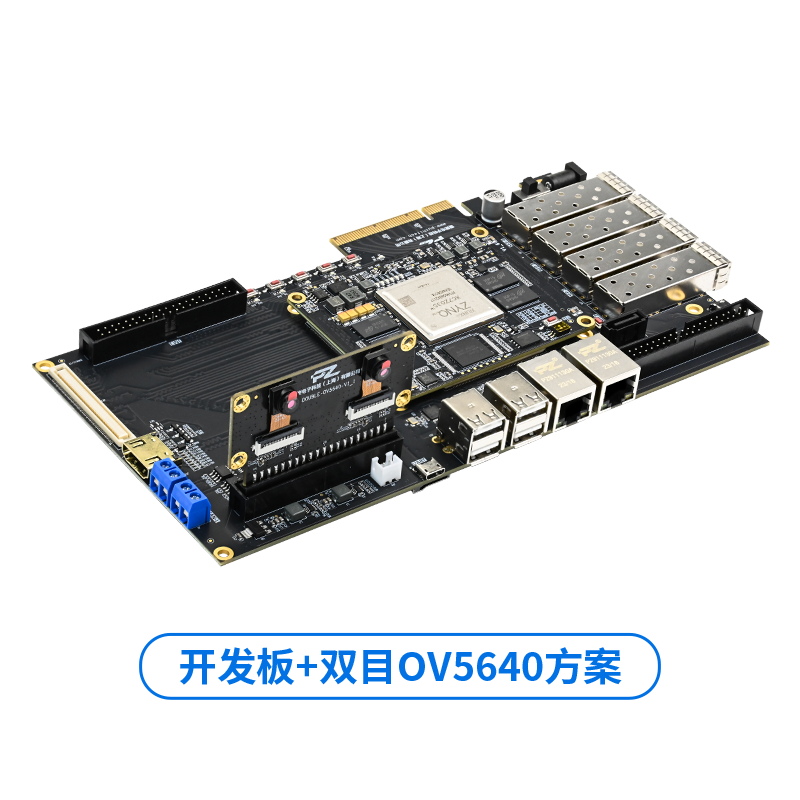

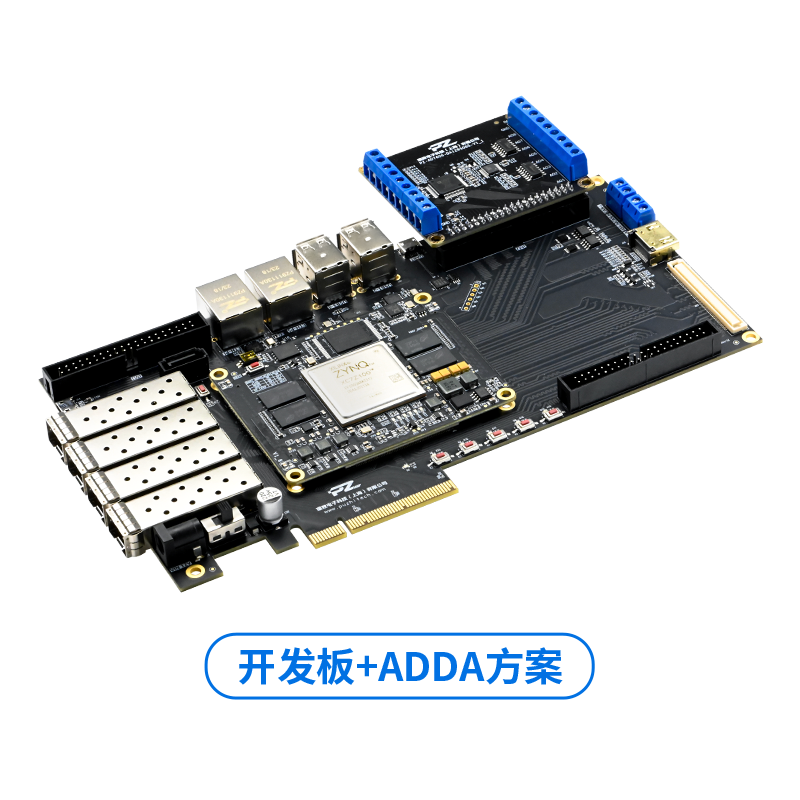

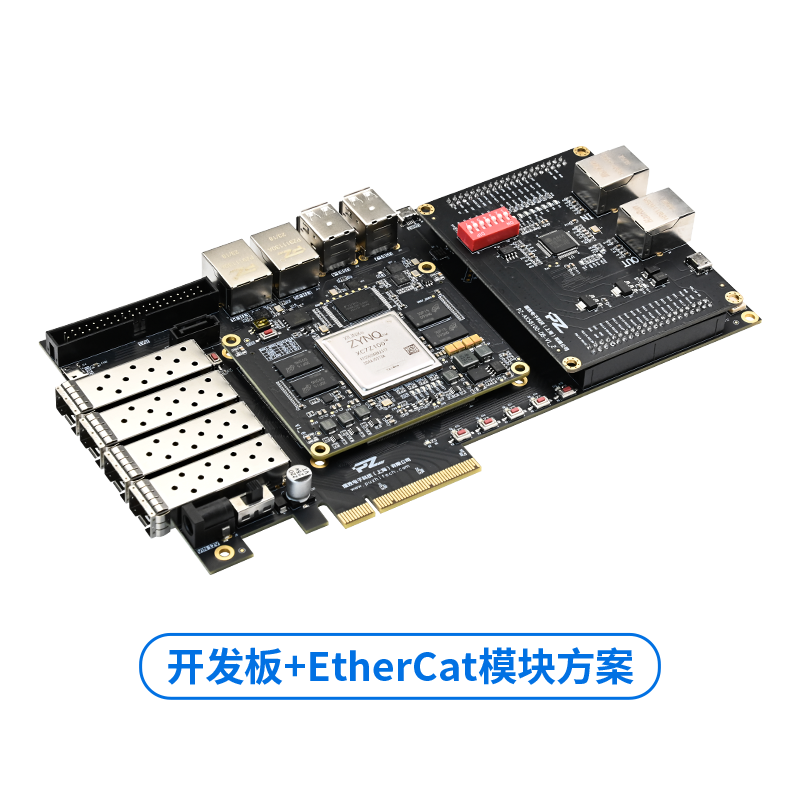

其他子卡展示
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
ZYNQ简介
- 02.
Vivado环境介绍与安装
- 03.
LED流水灯控制
- 04.
LED的PWM控制
- 05.
按键消抖与LED控制
- 06.
FPGA片内RAM读写测试
- 07.
FPGA片内ROM读写测试
- 08.
FPGA片内PLL配置
- 09.
FPGA片内FIFO使用
- 10.
FPGA侧DDR3控制读写
- 11.
I2C读写E2PROM
- 12.
I2C读写触摸屏寄存器
- 13.
HDMI输出图像
- 14.
LCD图片显示
- 15.
双目摄像头输出与HDMI显示图像
- 16.
AD-AD7606/7608 8通道采集电压
- 17.
DA8通道输出正弦波、三角波、方波
- 18.
PL侧千兆以太网通信
- 19.
SFP误码率测试
- 20.
高速ADC采集 (250MSPS)
- 01.
- 2
SDK实验
- 01.
ARM裸机输出“hello world”
- 02.
PS定时器中断实验
- 03.
PS端EMIO控制LED流水灯
- 04.
EMIO按键控制LED灯
- 05.
双核AMP使用
- 06.
自定义IP实验
- 07.
定时器中断实验
- 08.
UART串口通信
- 09.
RS485通信
- 10.
CAN总线通信
- 11.
I2C通信试验
- 12.
千兆以太网LWIP应用通信
- 13.
千兆以太网远程升级代码
- 14.
PS端DDR3读写
- 15.
PS端EMMC读写
- 16.
AXI-DMA读写
- 17.
SD卡读写
- 18.
ADC采集千兆以太网传输
- 19.
LCD图像显示
- 20.
HDMI显示图像
- 21.
双目摄像头图像的HDMI显示
- 22.
SD卡图片HDMI输出显示
- 23.
双目摄像头拍照实验
- 24.
PCIE带宽测试
- 01.
- 3
Linux实验
- 01.
虚拟机与Ubuntu系统介绍
- 02.
Ubuntu系统安装
- 03.
Petalinux工具安装
- 04.
NFS服务软件安装
- 05.
SD卡启动Linux系统
- 06.
QSPI Flash启动Linux
- 07.
QSPI+EMMC启动Linux
- 08.
Linux系统下控制LED
- 09.
Linux下的HDMI显示
- 10.
Linux下驱动USB鼠标键盘
- 11.
QT在ZYNQ上的应用
- 12.
Linux常用命令
- 01.
- 4
PCIE专题
- 01.
PCIE之读写测速专题
- 02.
PCIE之访问DDR 专题
- 03.
PCIE之控制GPIO专题
- 04.
PCIE之传图HDMI显示专题
- 05.
PCIE之OV5640图像传输专题
- 01.
- 5
支持PYNQ

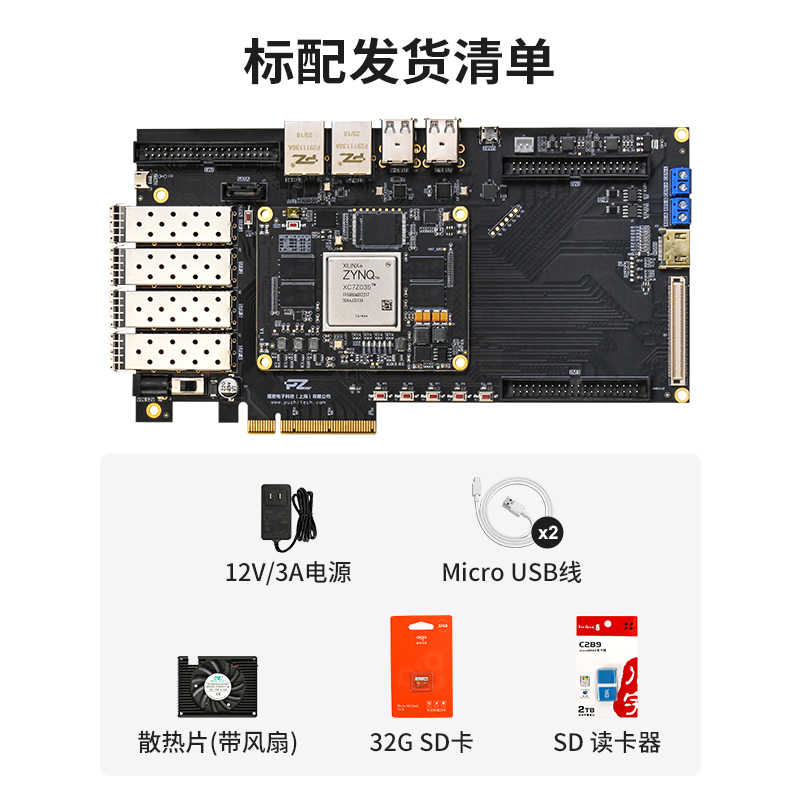

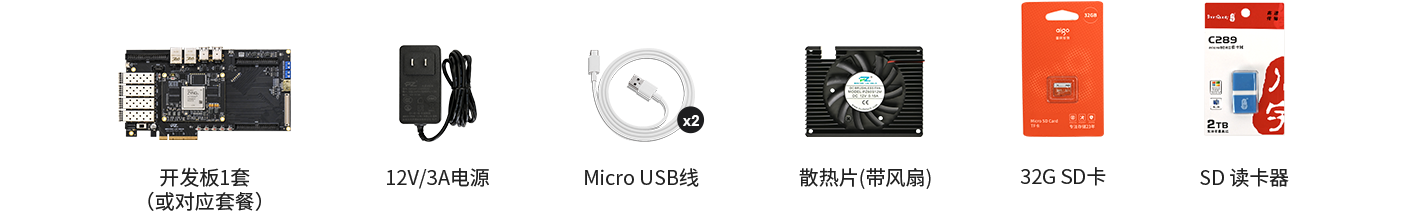

标配发货清单
