璞致FPGA 复旦微PSOC7000 PZ7100F-FH 开发板
- 复旦微开发板，四核ARM Cortex-A53，主频1Ghz，带AI
- PS侧1GB、PL侧1GB DDR3，8GB EMMC，256Mb QSPIFLASH
- 核心板采用120P连接器连接，尺寸83.8*64.8mm
- 预留丰富接口：UART/RS485/CAN/千兆网口/FMC/2路SFP等
- 提供完善硬件参考&软件丰富例程，助力产品开发

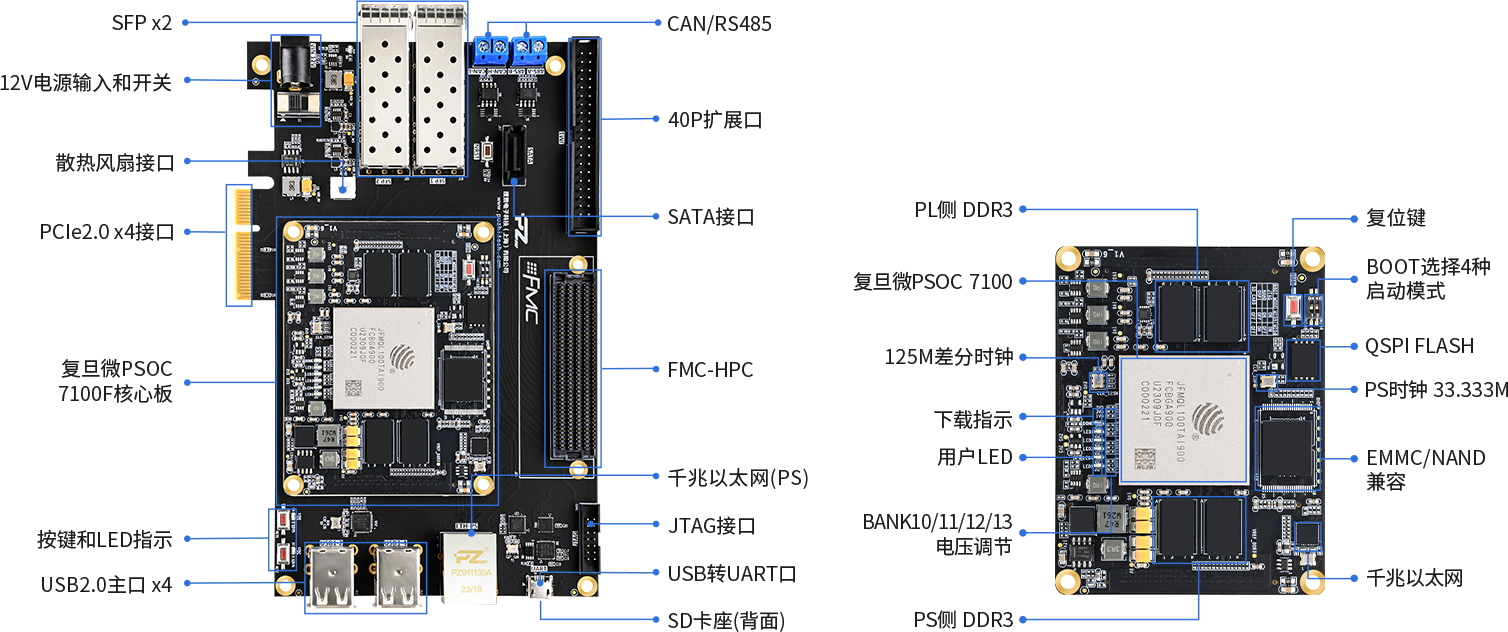

接口功能展示
产品参数
核心板主要参数
开发板 | PZ7100F-FH-KFB |
主控制器 | JFMQL100TAI900 |
内核 | 四核 ARM Cortex-A53，主频1Ghz、带AI |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 444K |
查找表 (LUTs） | 277400 |
触发器 (Flip-Flops） | 554800 |
DSP Slices | 2020 |
BLOCK RAM | 26.5Mb |
DDR3/DD3L | 共计2GB，PS侧1GB/ PL侧1GB |
QSPI FLASH | 256Mb，存储启动文件和用户文件 |
EMMC | 8GB，存储启动文件和用户文件 |
启动方式 | JTAG/QSPI/SD，板载拨码开关选择 |
GTX接口数量 | 4个BANK、TX/RX各16对 |
PS端MIO | 24个 |
PL端IO | 共计240个单端/120对差分；其中，48个IO电平固定1.8V；192个IO电平1.8/2.5/3.3V可调（默认3.3V） |
晶振 | 1个单端33.3333MHz晶振提供给PS； 1个差分200MHz晶振提供给PL； 1个差分125MHz晶振提供给GT收发器的参考时钟 |
核心板尺寸 | 83.8 x 64.8mm |
接口和功能
JTAG接口 | 1路 |
UART/RS485/CAN | 1路/1路/1路 |
SD卡接口 | 1路 |
USB2.0接口 | 4路USB主口，用于接鼠标键盘等等外设 |
千兆以太网 | 1路(PS端) |
SATA接口 | 1路 |
SFP接口 | 2路 |
PCIE2.0 | x4接口 |
用户LED | 2路 |
按键 | 2路 |
散热风扇接口 | 1路，12V供电 |
FMC接口 | HPC型（8对GT，168个IO） |
供电/电流 | 12V/3A |
开发板尺寸 | 170 x 100mm |
40P扩展口 | 32个单端/16对差分 预留1个40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等）扩展口包括5V电源1路，3.3v电源1路，地6路，IO口32路 |

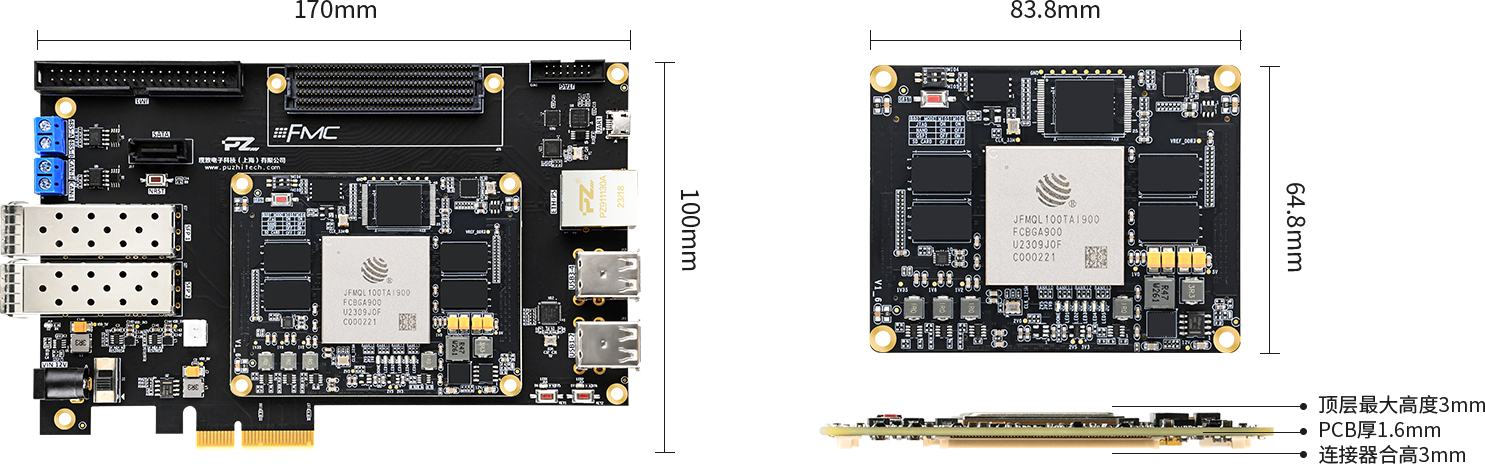

产品尺寸
产品套餐
配套FMC子卡展示
其他子卡展示
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
ZYNQ简介
- 02.
Vivado环境介绍与安装
- 03.
LED流水灯控制
- 04.
LED的PWM控制
- 05.
按键消抖与LED控制
- 06.
FPGA片内RAM读写测试
- 07.
FPGA片内ROM读写测试
- 08.
FPGA片内PLL配置
- 09.
FPGA片内FIFO使用
- 10.
FPGA侧DDR3控制读写
- 11.
I2C读写E2PROM
- 12.
LCD图片显示
- 13.
AD-AD7606/7608 8通道采集电压
- 14.
DA8通道输出正弦波、三角波、方波
- 15.
SFP误码率测试
- 16.
高速ADC采集 (250MSPS)
- 01.
- 2
SDK实验
- 01.
串口例程
- 02.
EMTO控制LED流水灯例程
- 03.
AXI控制LED流水灯例程
- 04.
内存读写测试例程
- 05.
PS访问XAD例程
- 06.
XADC OT信号使能PS复位例程
- 07.
定时器例程
- 08.
RS485例程
- 09.
CAN例程
- 10.
SD卡测试例程
- 11.
EMMC测试例程
- 12.
DMA loop例程
- 13.
千兆以太网（NETO MTO）例程
- 14.
PCIE测试例程
- 01.
- 3
Linux实验
- 01.
虚拟机安装
- 02.
Linux编译环境调用
- 03.
Linux系统的启动过程
- 04.
编译和启动u-boot
- 05.
制作内核镜像
- 06.
使用SD卡启动Linux
- 07.
Linux系统下的LED例程
- 01.
- 4
FMC专题(购买对应子卡提供)
- 01.
USB3.0专题(PZ-FL3014)
- 02.
高速ADC专题(PZ-FL9643S）
- 03.
高速ADC/DAC专题(PZ-FL4322）
- 04.
多通道高速ADC专题(PZ-FL9643D）
- 05.
多通道国产高速ADC专题(PZ-FL2514D)
- 06.
超高速ADC/DAC专题(PZ-FH8052）
- 07.
速ADC/DAC专题(PZ-FL3867）
- 08.
通道中速DAC专题(PZ-FL9767D）
- 09.
四通道百兆以太网专题(PZ-FL8710F）
- 10.
四通道千兆兆以太网专题(PZ-FL8211F）
- 11.
软件无线电专题(PZ-FL9361/PZ-FH9371/PZ-FH9009/PZ-FH9026）
- 01.
- 5
PCIE专题
- 01.
PCIE之读写测速专题
- 02.
PCIE之访问DDR 专题
- 03.
PCIE之控制GPIO专题
- 04.
PCIE之传图HDMI显示专题
- 05.
PCIE之OV5640图像传输专题
- 01.

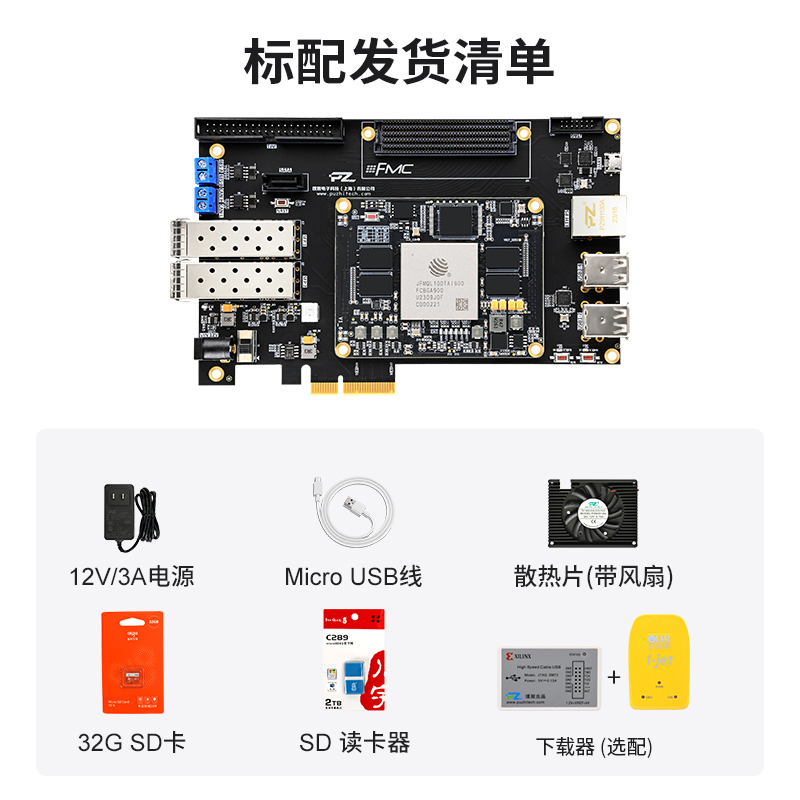

标配发货清单
发票说明
- 1.
我们可提供电子版增值税专用发票和电子版增值税普通发票。
- 2.
电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。
- 3.
需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。
- 1.
发票说明
- 1.
所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
- 2.
服务时间：周一至周五 09:00—18:00；
- 3.
技术支持请联系店铺客服。
- 1.
发货说明
- 1.
包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。
- 2.
快递时间：周一至周日 09:00—16:00
- 1.

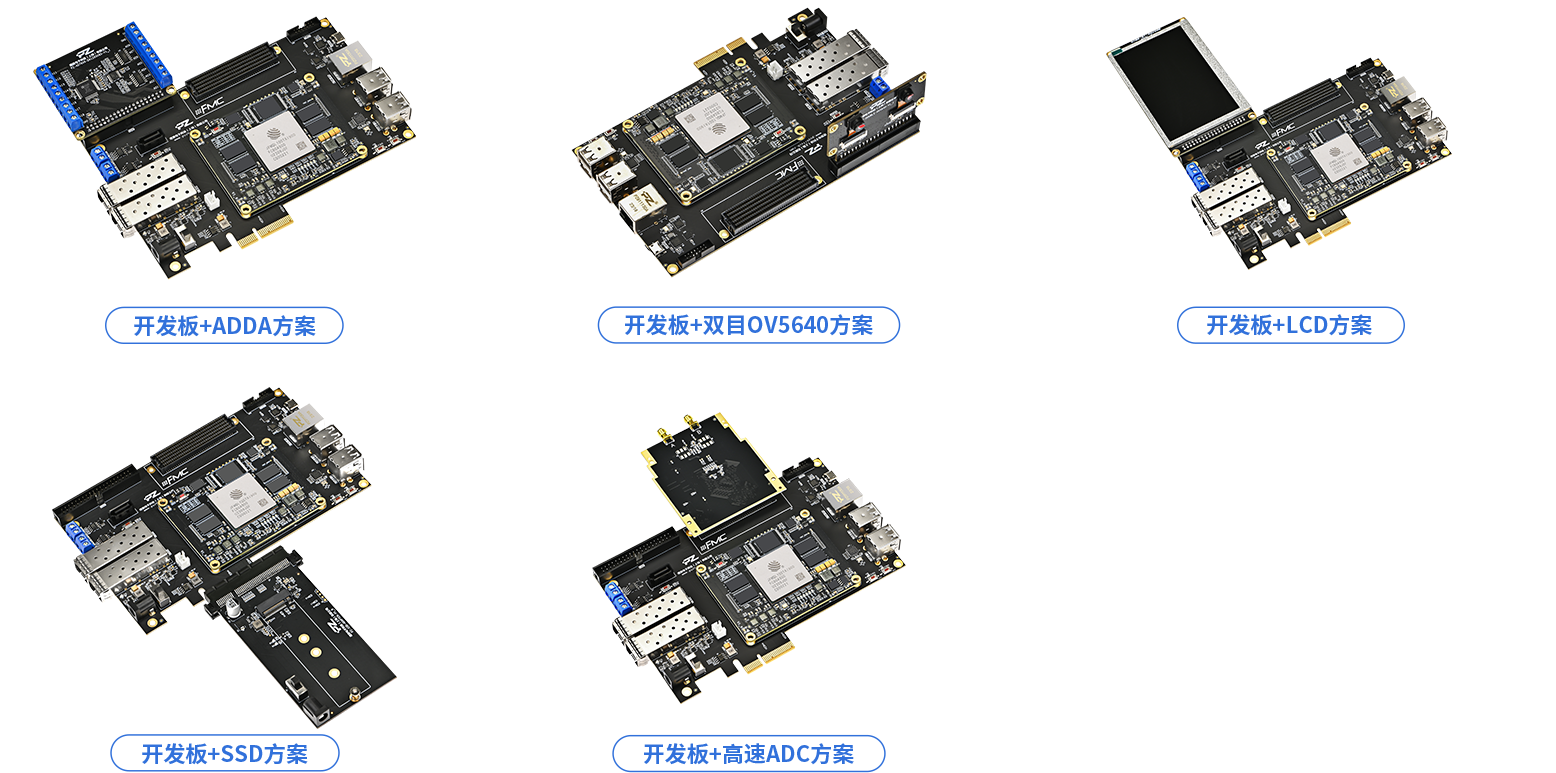

方案展示
