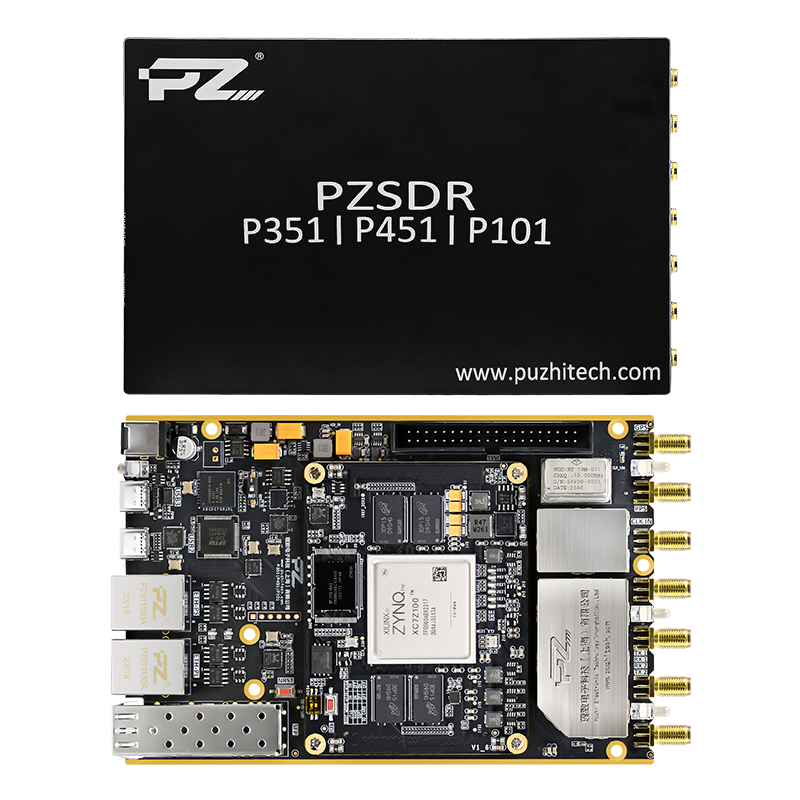

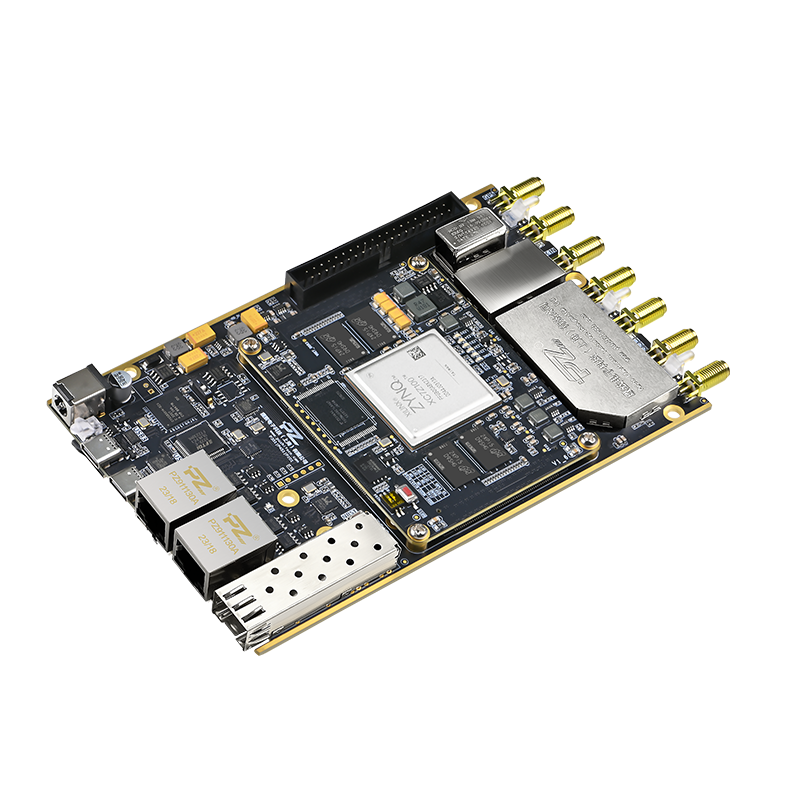

璞致PZSDR 软件无线电 ZYNQ7100+AD9361
P101
- 射频芯片AD9361，频率范围70M-6Ghz，信号带宽200K-56Mhz
- PS端1GB、PL端1GB DDR3，256Mb QSPI FLASH，256Kb E2PROM
- 工业级 12-36V超宽压供电（极限50V），性能优异高隔离度
- 尺寸：单板155x100x2.2mm、壳体162x105x23mm
- 支持多种开源软件，提供多平台例程，支持定制化服务

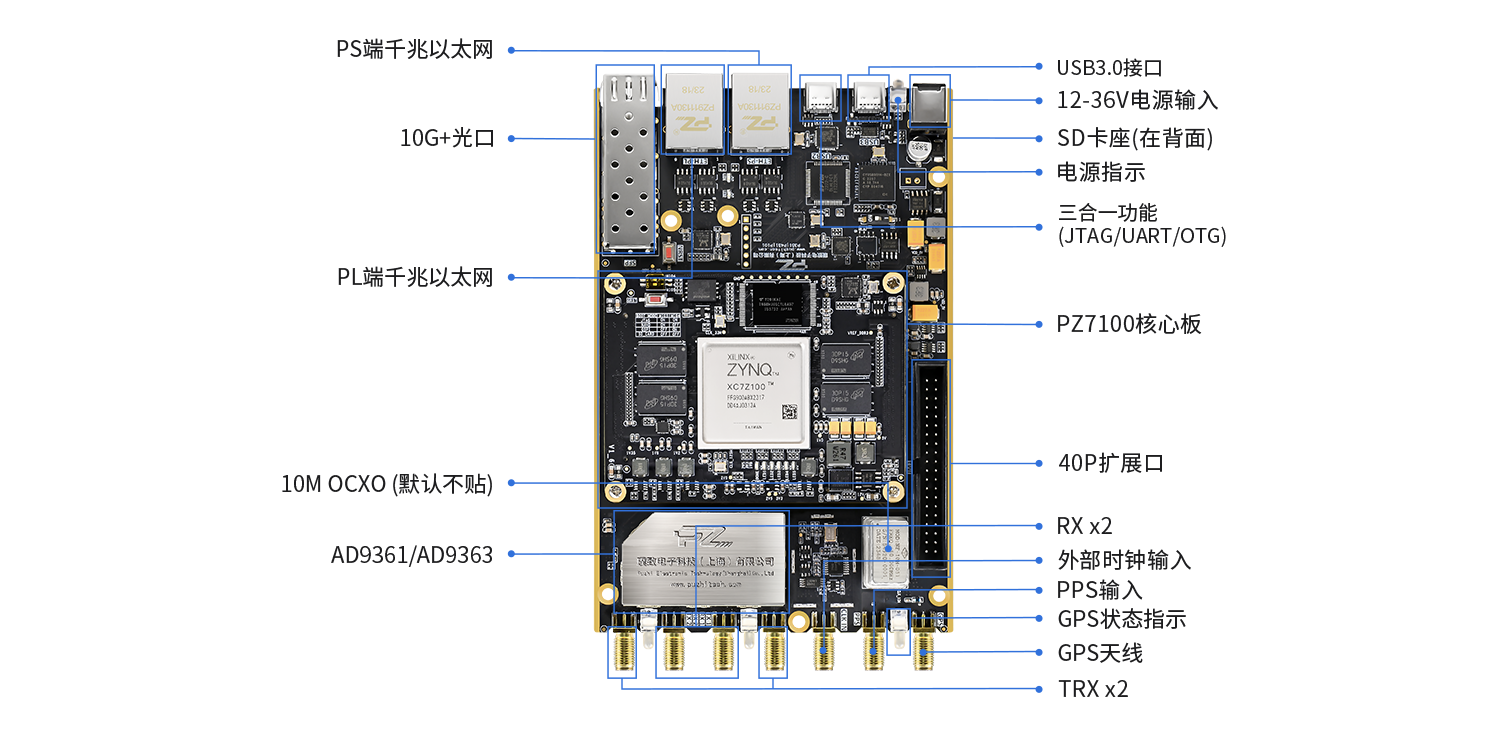

接口功能展示
产品参数
主要参数
核心板 | P101 |
主控制器 | XC7Z100-2FFG900I |
内核 | 双核 ARM Cortex-A9、主频800Mhz |
逻辑单元 | 444K |
查找表 | 277400 |
触发器 | 554800 |
DSP Slices | 2020 |
BLOCK RAM | 26.5Mb |
射频芯片 | AD9361 |
频率范围 | 70M-6Ghz |
信号带宽 | 200K-56Mhz |
功率放大 | 10-15dbm |
DDR3 | PS端1GB、PL端1GB |
QSPI FLASH | 256Mb |
E2PROM | 256Kb |
射频时钟 | 40M VCTCXO(0.5PPM)/ipex输入/外部输入三种可选
(默认40M VCTCXO、可选配OCXO） |
千兆以太网 | PS端1路、PL端1路 |
USB3.0 | 1路 |
USB OTG | 1路 |
UART | 1路 |
JTAG | 1路 |
SD卡 | 1路 |
GPS | 1路 |
PPS/10M输入 | 1路 |
外部时钟输入 | 1路 |
扩展IO | 32个3.3V IO |
尺寸 | 单板：155x100x2.2mm 壳体：162x105x23mm |
防护等级 | 所有对外接口均做静电防护时钟/射频均做屏蔽防护 |
供电 | 12-36V超宽压供电（极限50V） |
工作温度 | -40°C~+85°C |

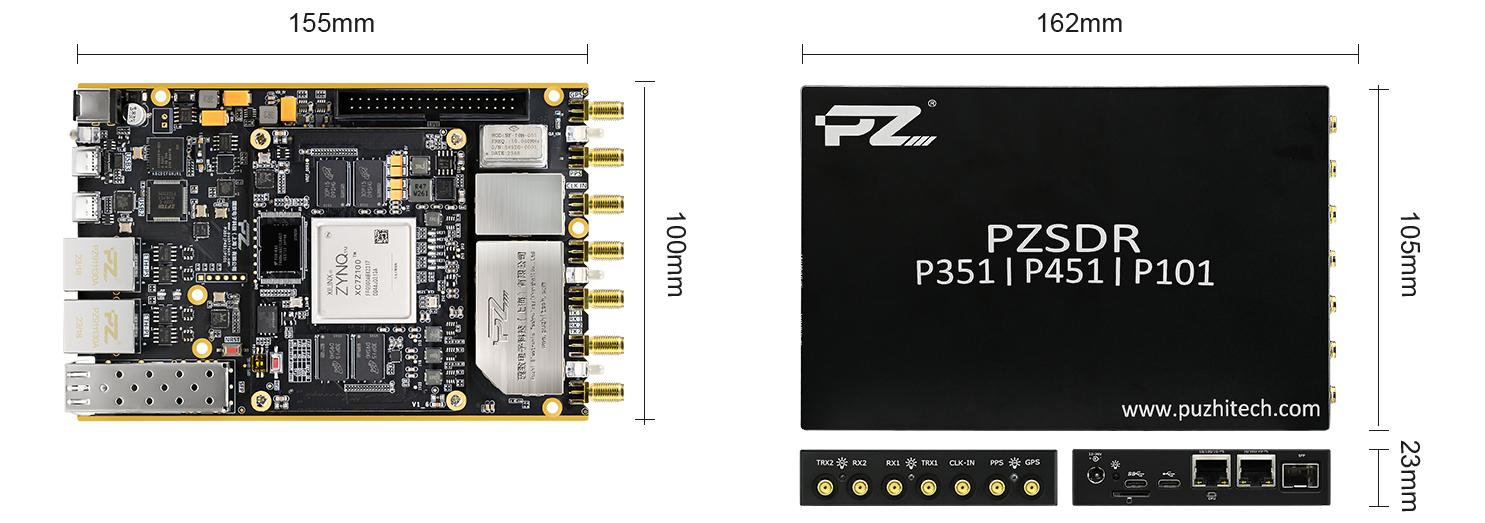

产品尺寸
丰富的支持资源
移植与开源支持 | 1. PlutoSDR 2. UHD 3. FMCCOMS3 4. AD9361非操作系统工程 |
支持与提供软件包 | 1. vivado2019.1 2. ubuntu-18.04.4 3. GNU Radio 4. SDRangel 5. SDR# 6. Matlab Simulink 7. Gqrx SDR 8. PYNQ |
关于定制和支持 | 提供个性化定制服务、专业的技术支持、不断更新的例程资源 |

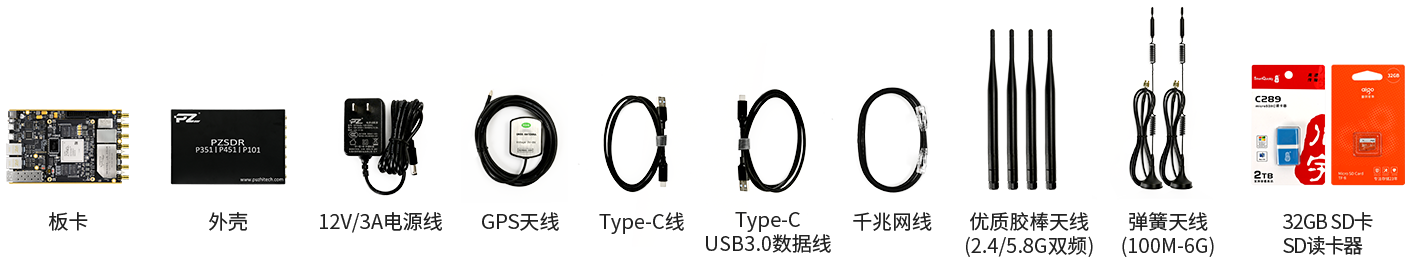

标配发货清单
