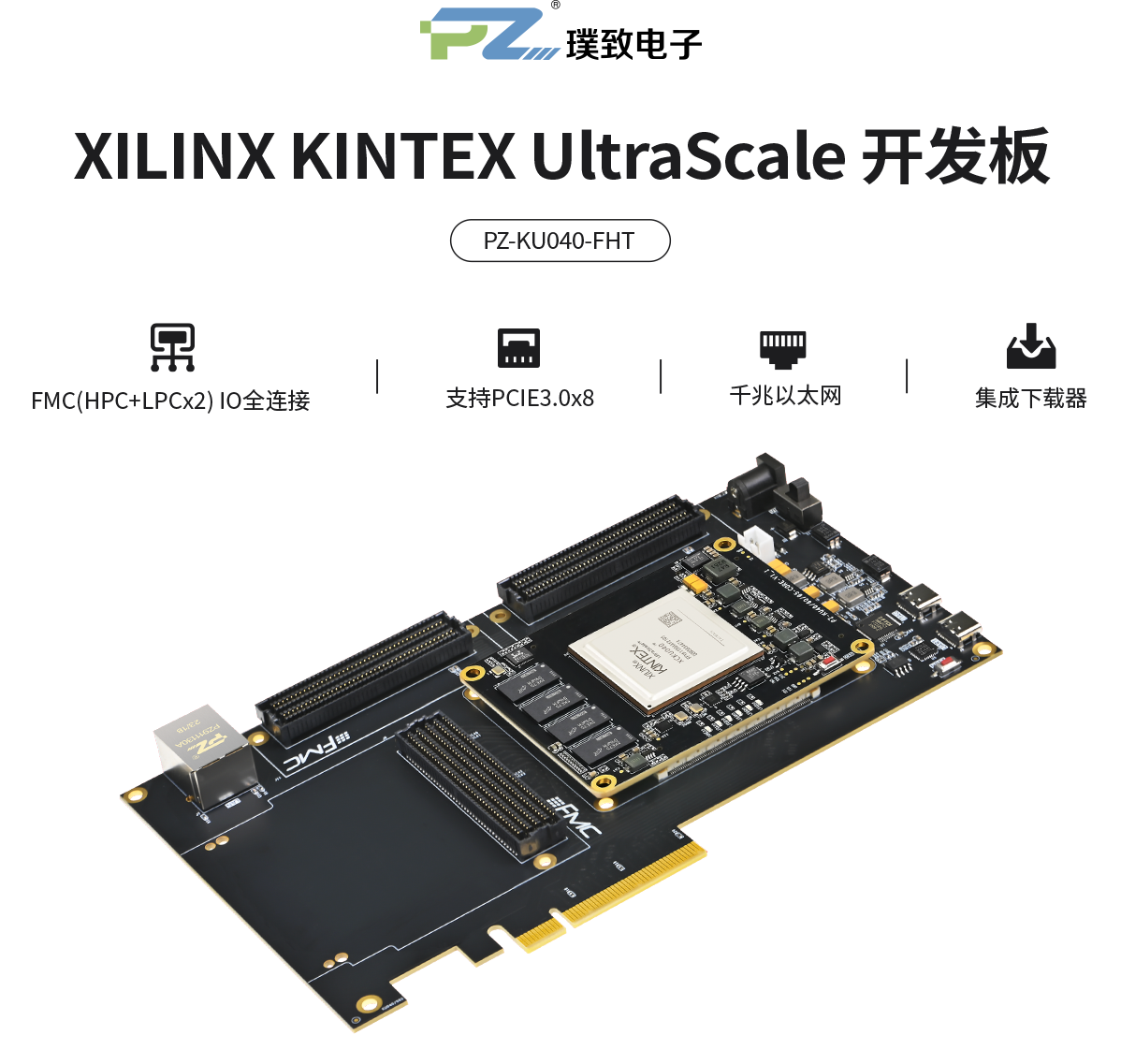

璞致FPGA Kintex UltraScale KU040-FHT 开发板
- Kintex UltraScale 纯FPGA架构/逻辑单元 530k
- 4GB DDR4，贴片1路 256Mb 、预留1路 256Mb QSPIFLASH
- 核心板采用168P连接器连接，尺寸83.8*64.8mm
- 预留丰富接口：千兆网口/3个 FMC/PCIE3.0x8等
- 提供完善硬件参考&软件丰富例程，助力产品二次开发

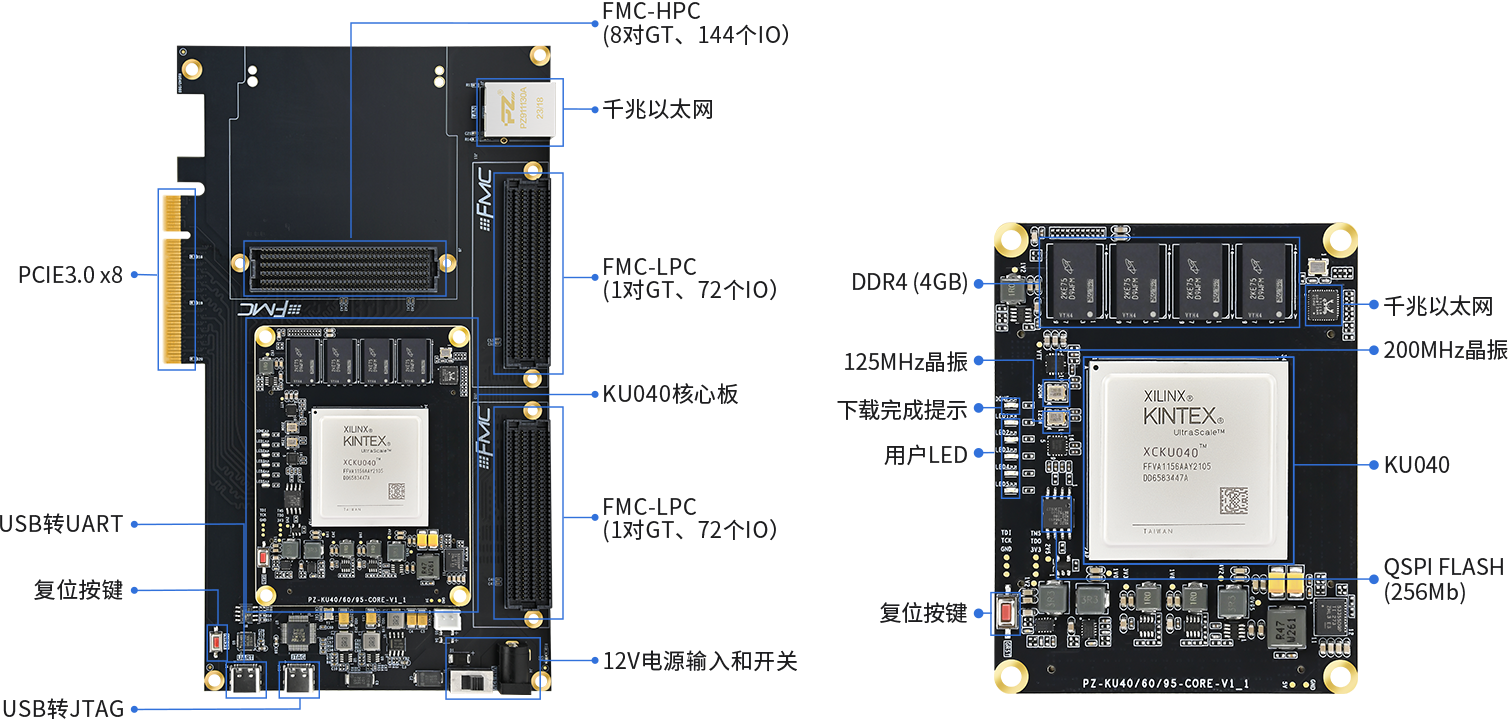

接口功能展示
产品参数
核心板主要参数
开发板 | PZ-KU040-FHT-KFB |
主控制器 | XCKU040-2FFVA1156I |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 530K |
查找表 (LUTs） | 242400 |
触发器 (Flip-Flops） | 484800 |
DSP Slices | 1920 |
BLOCK RAM | 21.1Mb |
DDR4 | 4GB/64bit位宽 |
QSPI FLASH | 256Mb+256Mb，存储启动文件和用户文件 |
启动方式 | JTAG/QSPI，默认QSPI启动 |
用户LED | 5路 |
GTH数量 | 20对TX/RX |
IO数量 | 共计296个单端： HR：8个单端（默认3.3V) HR：24对差分/48个单端（1.8/2.5/3.3V可调) HP：120对差分/240个单端（1.2/1.8V可调) |
晶振 | 1个差分200MHz晶振提供给FPGA 1个差分125MHz晶振提供给GT收发器的参考时钟 |
核心板尺寸 | 83.8*64.8mm |
接口和功能
集成JTAG下载器 | 1路 |
UART | 1路 |
千兆以太网 | 1路 |
PICE3.0 | x8接口 |
FMC扩展口 | HPC型(8对GT、144个IO）、2个LPC型(1对GT、72个IO） |
供电/电流 | 12V/3A |
开发板尺寸 | 195 x 105mm |
开发板工艺 | 黑色哑光、沉金 |
产品尺寸
产品套餐

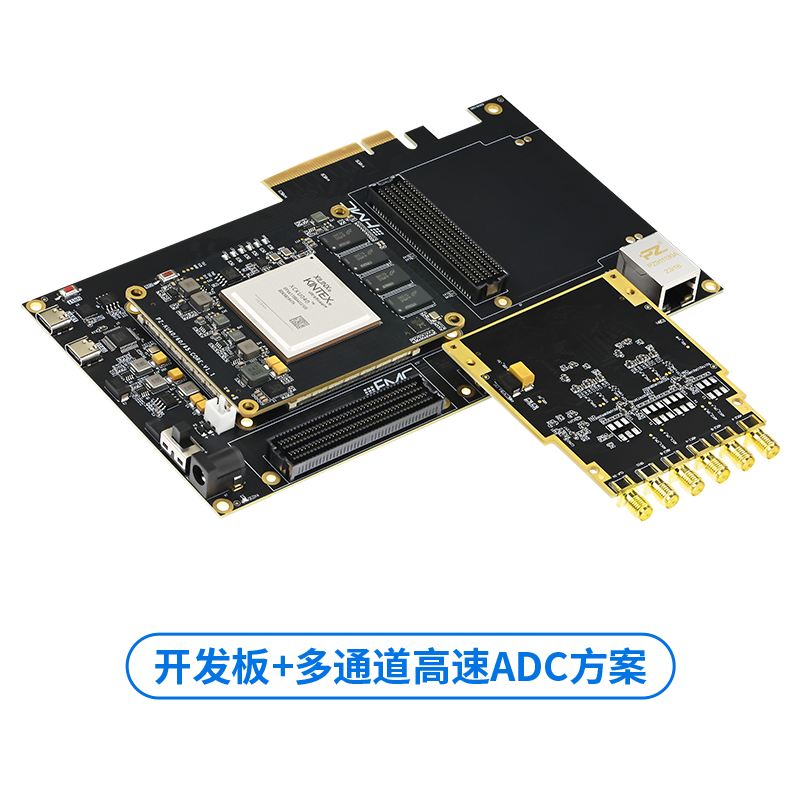

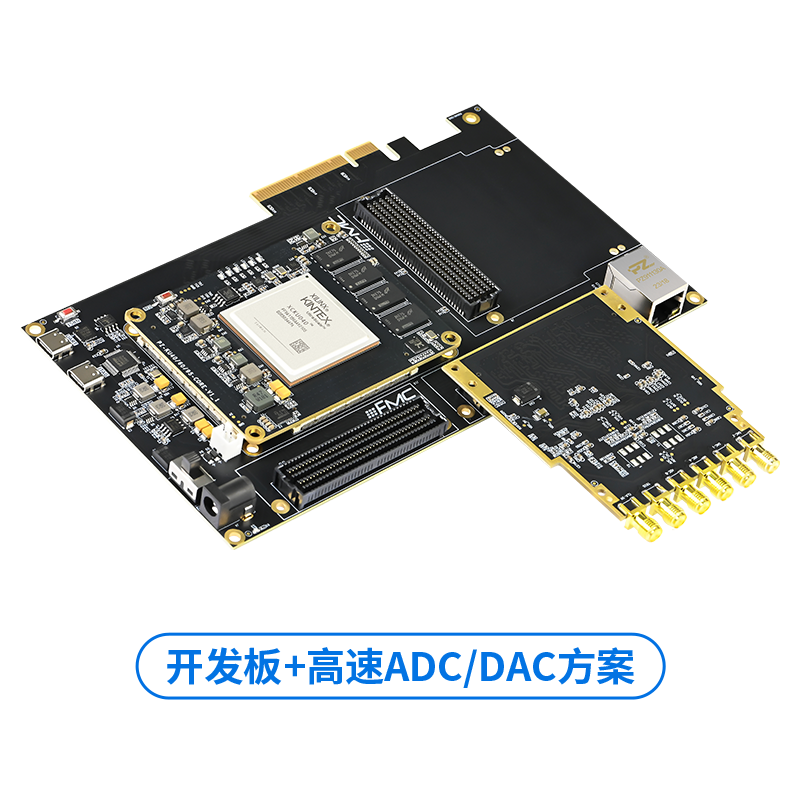

配套FMC子卡展示
其他子卡展示
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
Vivado 安装说明
- 02.
FLASH固化
- 03.
LED流水灯例程
- 04.
LED PWM控制例程
- 05.
FPGA片内RAM读写例程
- 06.
FPGA片内ROM读写例程
- 07.
FPGA片内PLL配置例程
- 08.
FPGA片内FIFO读写例程
- 09.
FPGA侧DDR4控制读写例程
- 10.
I2C读写E2PROM例程
- 11.
串口收发例程
- 12.
基于RTL8211实现千兆UDP例程
- 13.
PCIE测试例程
- 14.
高速ADC—AD9643采集例程(250MSPS)
- 15.
UDP传输高速ADC采集数据例程
- 01.
- 2
Microblaze部分
- 01.
LED例程
- 02.
串口例程
- 03.
定时器中断例程
- 04.
DMA LOOP例程
- 05.
XADC例程
- 06.
Lwip TCP Loop例程
- 01.
- 3
FMC专题(购买对应子卡提供)
- 01.

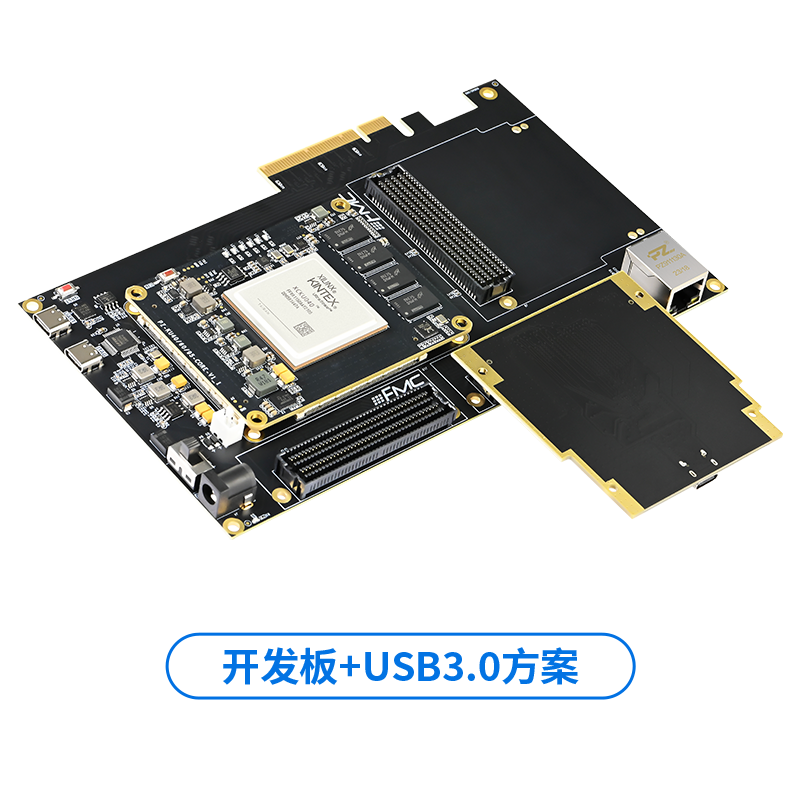

USB3.0专题(PZ-FL3014)
- 02.

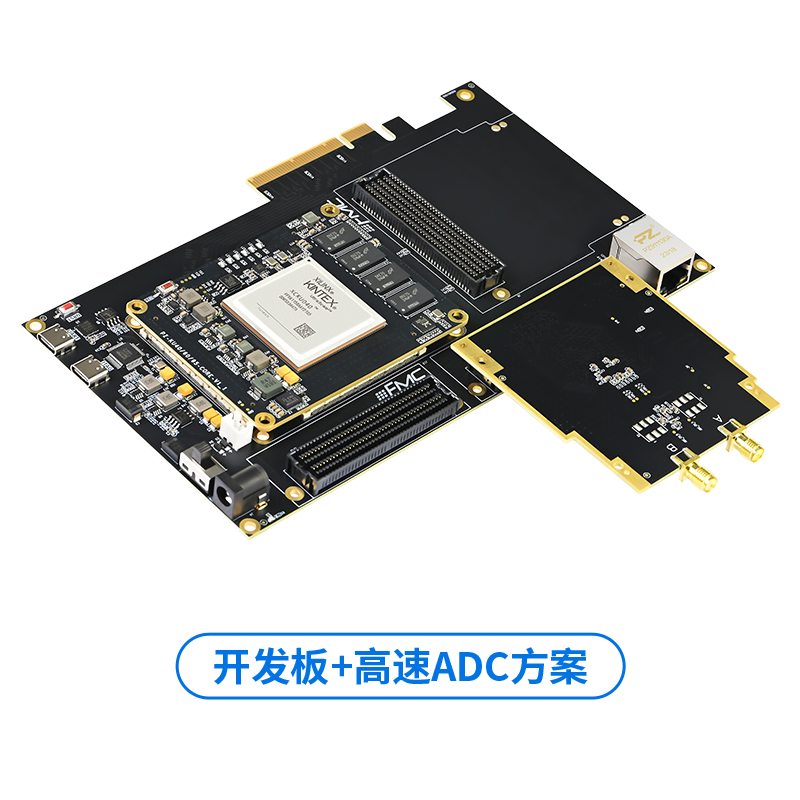

高速ADC专题(PZ-FL9643S）
- 03.
高速ADC/DAC专题(PZ-FL4322）
- 04.
多通道高速ADC专题(PZ-FL9643D）
- 05.

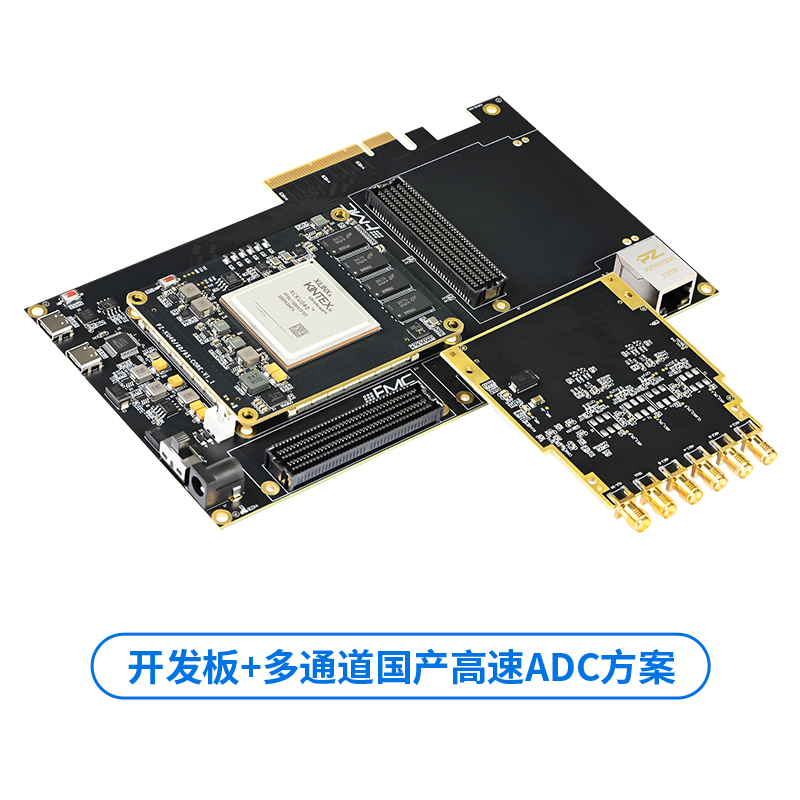

多通道国产高速ADC专题(PZ-FL2514D)
- 06.
超高速ADC/DAC专题(PZ-FH8052）
- 07.
中速ADC/DAC专题(PZ-FL3867）
- 08.
多通道中速DAC专题(PZ-FL9767D）
- 09.
四通道百兆以太网专题(PZ-FL8710F）
- 10.
四通道千兆兆以太网专题(PZ-FL8211F）
- 11.
软件无线电专题(PZ-FL9361/PZ-FH9371/PZ-FH9009/PZ-FH9026）
- 01.
- 4
PCIE专题
- 01.
QT环境搭建
- 02.
PCIE的GPIO控制
- 03.
PCIE的DDR缓存中断
- 04.
PCIE的单目OV5640图像实验
- 05.
PCIE的高速ADC采集实验
- 01.

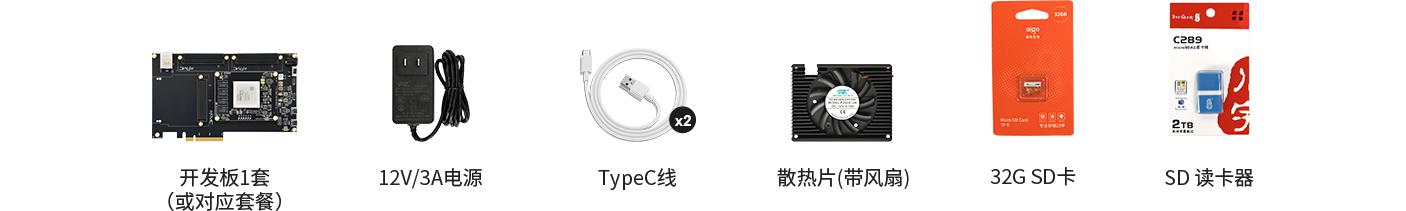

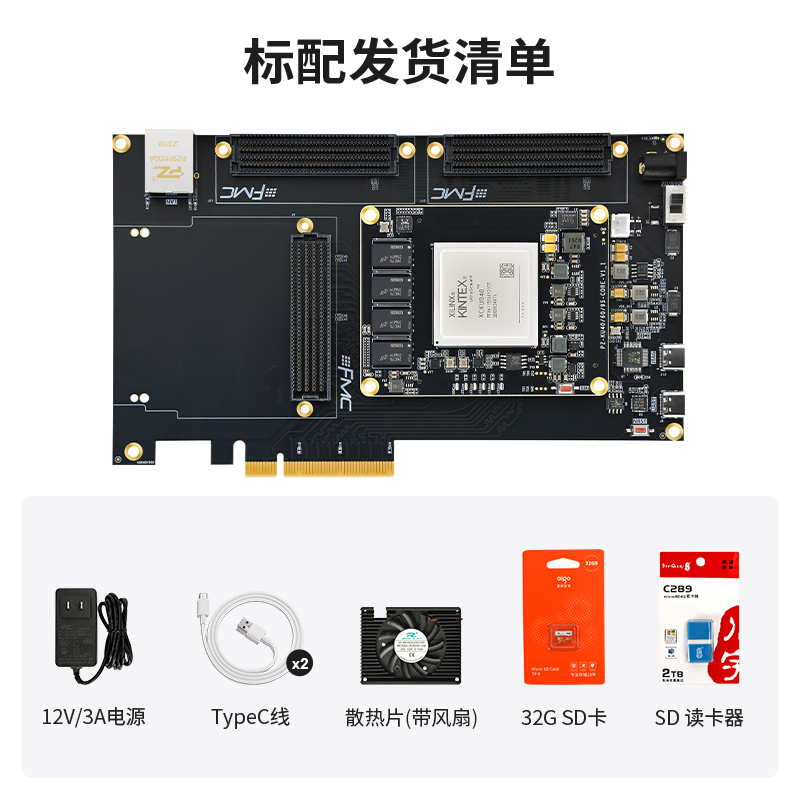

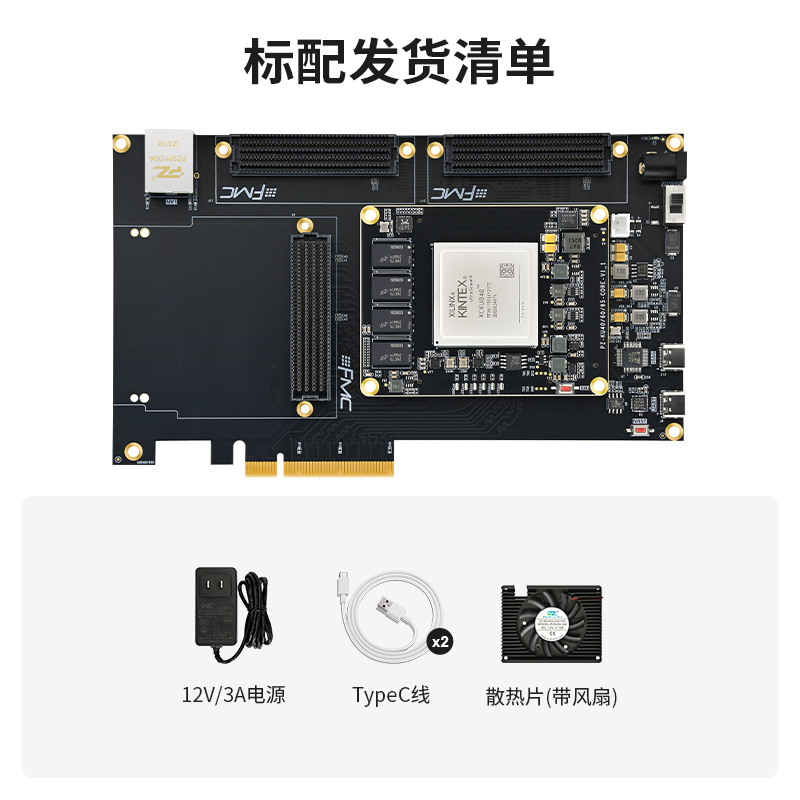

标配发货清单
