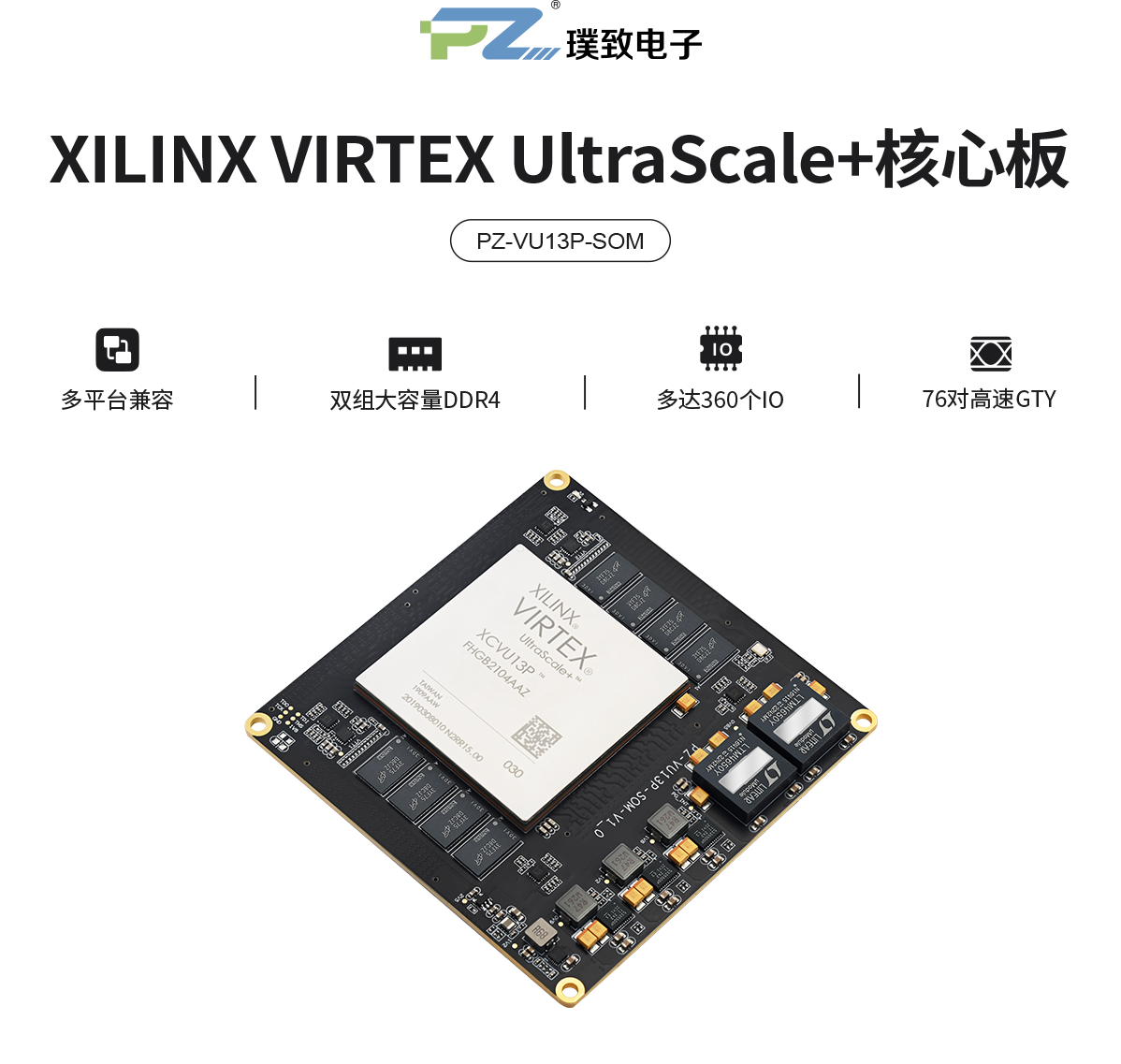

璞致FPGA Virtex UltraScale+ VU13P 核心板
PZ-VU13P-SOM
- Virtex UltraScale+核心板/逻辑单元 3780k/ Slices 1728k
- 8GB+8GB DDR4，多达360个IO可用，76对高速GTY
- 尺寸100*100mm，供电/电流 12V20A

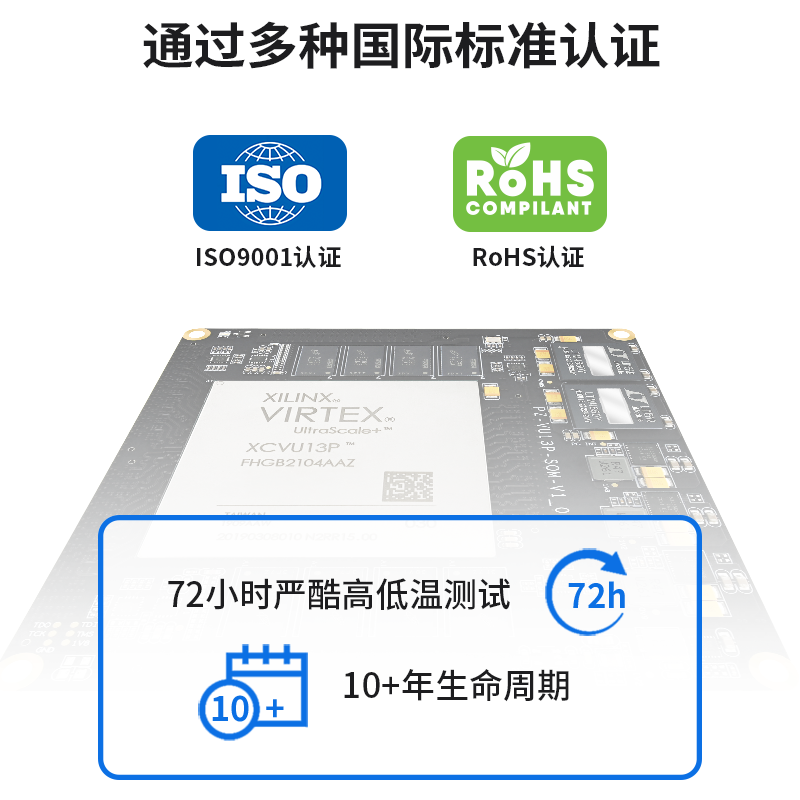

- 极致选料与工艺标准，工业级-40℃~+85℃
- 提供完善硬件参考&软件丰富例程，助力产品开发

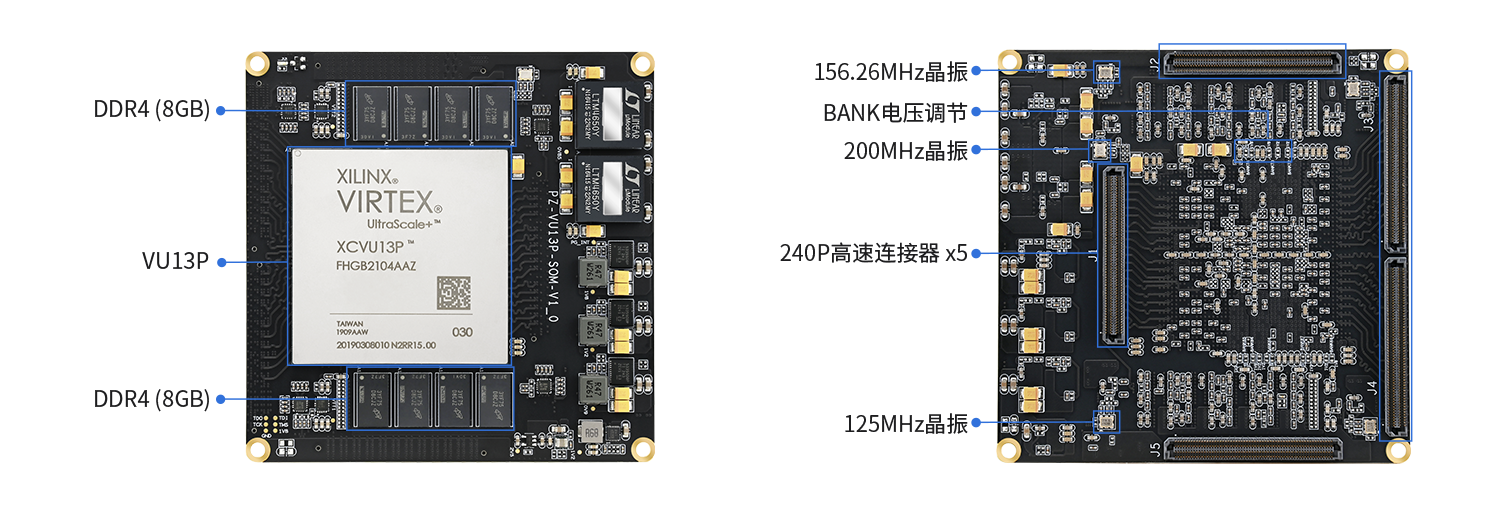

接口功能展示
产品参数
主要参数
核心板 | PZ-VU13P-SOM |
主控制器 | XCVU13P-2FHGB2104I |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 3780K |
查找表 (LUTs） | 172800 |
触发器 (Flip-Flops） | 345600 |
DSP Slices | 12288 |
BLOCK RAM | 94.5Mb |
DDR4 | 双组DDR4 (8GB+8GB) |
启动方式 | JTAG/BPI/SPI，默认JTAG启动 |
GTY数量 | 76对TX/RX |
IO数量 | 360个单端/180对差分（1.2/1.8V可调，默认1.8V) |
供电/电流 | 12V/20A |
晶振 | 1个差分200MHz晶振提供给FPGA 1个差分125MHz晶振提供给GT收发器的参考时钟 1个差分156.25MHz晶振提供给GT收发器的参考时钟 |
尺寸、工艺 | 100*100mm、沉金工艺、0.635mm间距 240P连接器x5；顶层最大高度5mm，PCB厚2.2mm，连接器合高5mm |

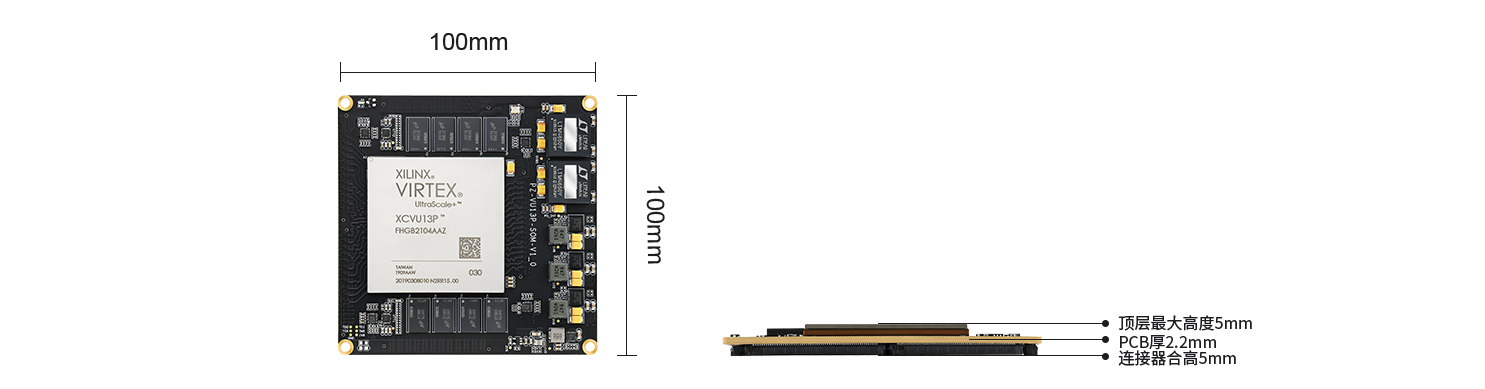

产品尺寸
技术支持及配套资料
所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...

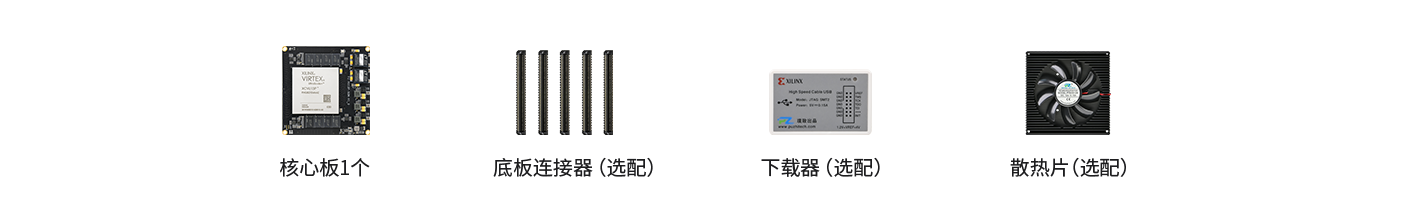

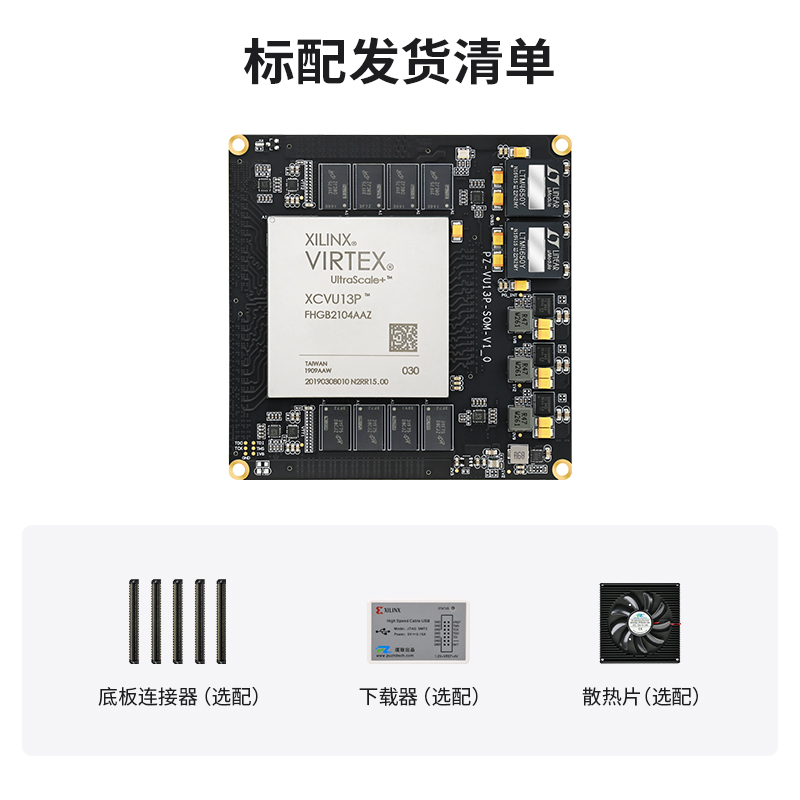

标配发货清单
发票说明
- 1.
我们可提供电子版增值税专用发票和电子版增值税普通发票。
- 2.
电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。
- 3.
需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。
- 1.
售后说明
- 1.
所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
- 2.
服务时间：周一至周五 09:00—18:00；
- 3.
技术支持请联系店铺客服。
- 1.
发货说明
- 1.
包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。
- 2.
快递时间：周一至周日 09:00—16:00
