璞致FPGA ZYNQ UltraScale+ ZU15EG 开发板
PZ-ZU15EG-KFB
- ARM+FPGA架构，4 x Cortex-A53，主频1.333Ghz
- PS侧4GB、PL侧2GB DDR4，8GB EMMC，256+256Mb QSPIFLASH
- 核心板采用168P连接器连接，尺寸85*75mm
- 预留丰富接口：双千兆网口/SSD/FMC/HDMI/2路SFP等
- 支持SDK开发，支持PYNQ例程丰富，助力产品二次开发

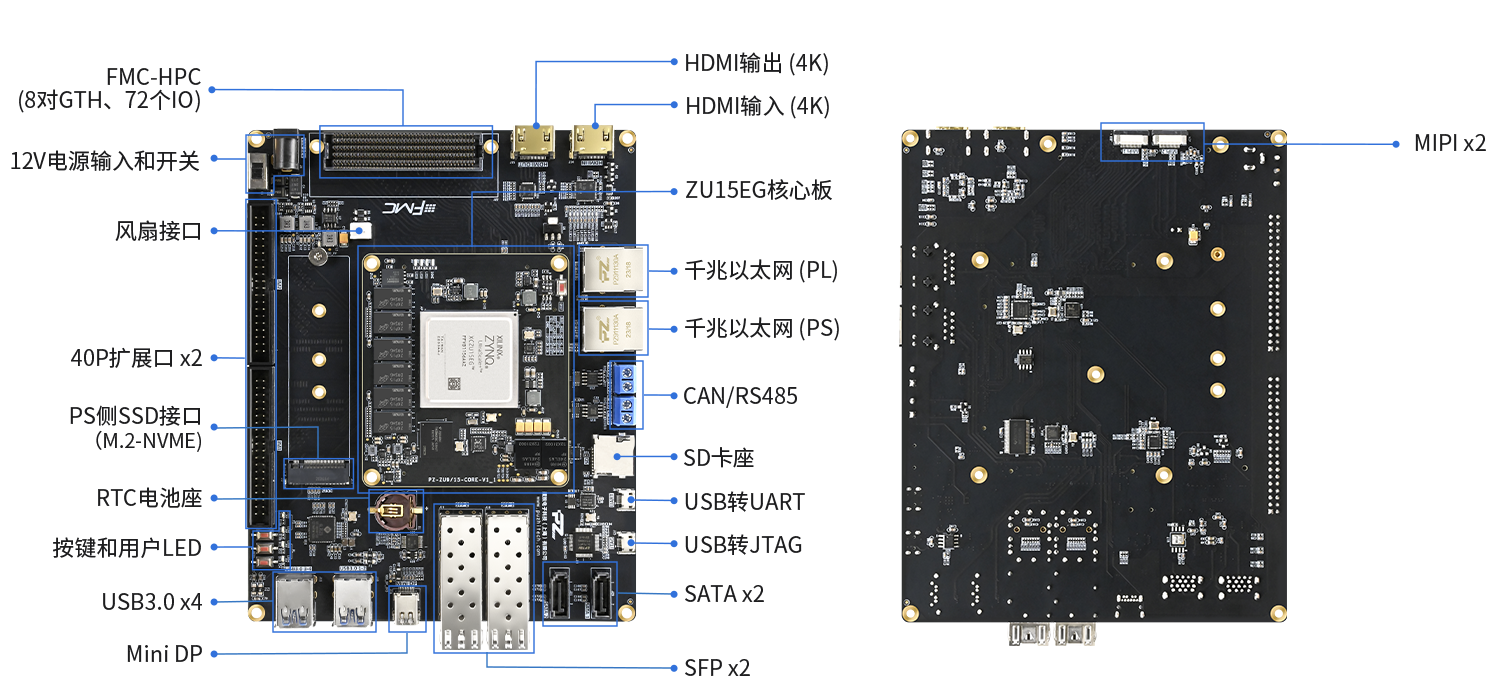

接口功能展示
产品参数
核心板主要参数
开发板 | PZ-ZU15EG-KFB |
主控制器 | XCZU15EG-2FFVB1156I |
内核 | 四核 ARM Cortex-A53 (1.333Ghz) 双核 ARM Cortex-R5F (533Mhz) |
GPU | MaliTM-400MP2，667Mhz |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 747K |
查找表 (LUTs） | 341000 |
触发器 (Flip-Flops） | 682000 |
DSP Slices | 3528 |
BLOCK RAM | 26.2Mb |
DDR4 | PS侧4GB、PL侧2GB |
QSPI FLASH | 256Mb + 256Mb |
EMMC | 8GB，存储启动文件和用户文件 |
启动方式 | JTAG/QSPI/SD/EMMC，默认SD启动 |
PS侧GTR | 4对TX/RX |
PS侧GTH | 24对TX/RX |
扩展IO数量 | MIO：38个 (固定1.8V电平） HP：96个IO (1.2/1.8V可调，默认1.8V） HD：96个 (1.8/2.5/3.3V可调，默认3.3V） |
晶振 | 1个单端33.3333MHz晶振提供给PS 1个差分200MHz晶振提供给PL 1个差分125MHz晶振提供给GT收发器的参考时钟 |
核心板尺寸 | 85*75mm |
接口和功能
集成JTAG下载器 | 1路 |
UART/RS485/CAN | 1路/1路/1路 |
SD卡接口 | 1路 |
USB3.0接口 | 4路USB主口，用于接鼠标键盘等等外设 |
千兆以太网 | PS侧1路、PL侧1路 |
HDMI (4K） | 1路输入、1路输出 |
SATA接口 | 2路 |
SFP接口 | 2路 |
Mini DP接口 | 1路 |
PS侧SSD接口 | 1路 |
MIPI接口 | 2路 |
FMC扩展口 | FMC-HPC（8对GTH、72个IO） |
用户LED | 4路 |
按键 | 3路 |
散热风扇接口 | 1路，12V供电 |
供电/电流 | 12V/3A |
开发板尺寸 | 180 x 140mm |
开发板工艺 | 黑色哑光、沉金 |
2个40P扩展口 | 共计64个IO： 40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等），扩展口包括5V电源1路，3.3V电源1路，地6路，IO口32路 |

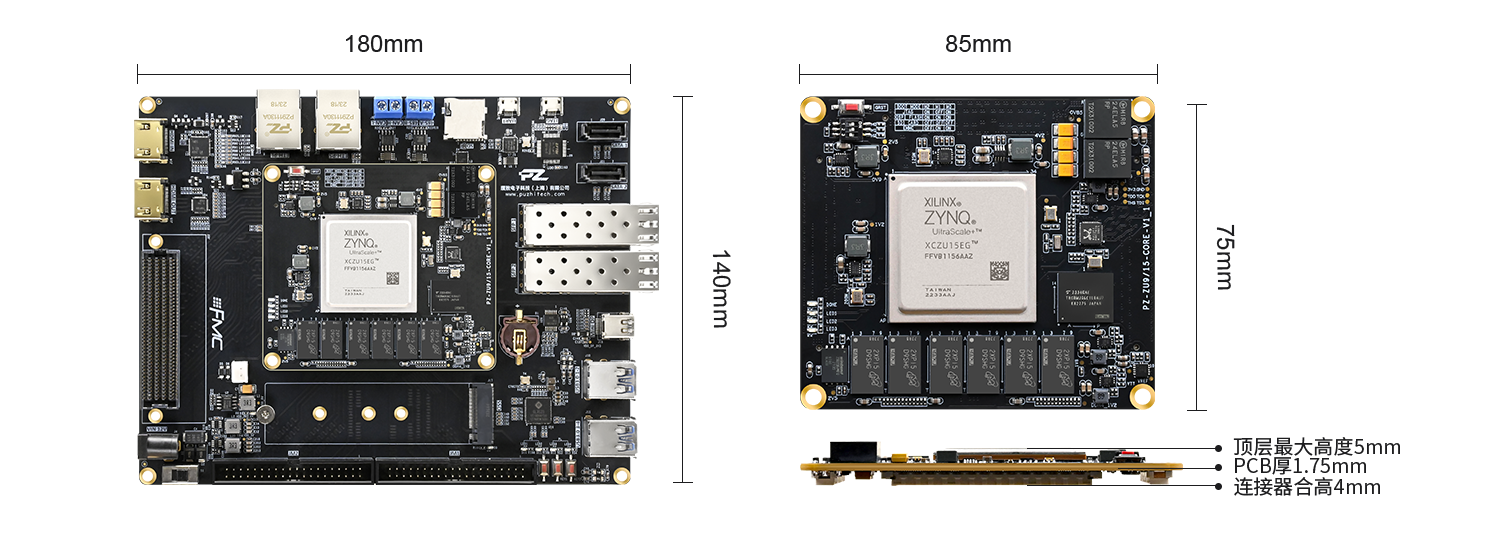

产品尺寸
产品套餐
配套FMC子卡展示
其他子卡展示
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
Vivado 安装说明
- 02.
FLASH固化及工程芯片型号更改
- 03.
LED流水灯例程
- 04.
LED PWM控制例程
- 05.
按键消抖例程
- 06.
FPGA片内RAM读写例程
- 07.
FPGA片内ROM读写测试
- 08.
FPGA片内PLL配置
- 09.
FPGA片内FIFO使用
- 10.
FPGA侧DDR4控制读写
- 11.
I2C读写E2PROM例程
- 12.
LCD图片显示例程
- 13.
AD-AD7606 8通道采集电压例程
- 14.
DA 8通道输出正弦波、三角波、方波例程
- 15.
基于RTL8211实现千兆UDP例程
- 16.
SFP误码率例程
- 01.
- 2
SDK实验
- 01.
串口例程
- 02.
TTC定时器中断例程
- 03.
EMIO控制LED流水灯例程
- 04.
EMIO按键控制LED灯例程
- 05.
DP接口显示例程
- 06.
自定义IP例程
- 07.
RS485例程
- 08.
CAN例程
- 09.
I2C通信例程
- 10.
千兆以太网(NET0 MIO)例程
- 11.
千兆以太网UDP远程升级例程
- 12.
PS侧DDR4读写测试
- 13.
EMMC读写例程
- 14.
AXI-DMA读写例程
- 15.
SD卡读写例程
- 16.
ADC采集千兆以太网传输例程
- 17.
LCD图像显示例程
- 18.
AD7606和DA128S085综合例程
- 19.
双目摄像头输出与DP显示例程
- 20.
SD卡图片DP输出显示例程
- 21.
HDMI(4K)输出例程
- 22.
HDMI(4K)输入输出环回例程
- 23.
PL 侧千兆以太网通信例程
- 01.
- 3
PetaLinux实验
- 01.
安装虚拟机和Ubuntu系统
- 02.
PetaLinux工具安装
- 03.
SD卡启动Linux例程
- 04.
GPIO控制LED例程
- 05.
QSPI 固化与启动例程
- 06.
EMMC固化与启动例程
- 07.
NVME固态硬盘读写例程
- 08.
Linux 常见的指令
- 01.
- 4
FMC专题(购买对应子卡提供)
- 01.
USB3.0专题(PZ-FL3014)
- 02.
高速ADC专题(PZ-FL9643S）
- 03.
高速ADC/DAC专题(PZ-FL4322）
- 04.
多通道高速ADC专题(PZ-FL9643D）
- 05.
多通道国产高速ADC专题(PZ-FL2514D)
- 06.
超高速ADC/DAC专题(PZ-FH8052）
- 07.
中速ADC/DAC专题(PZ-FL3867）
- 08.
多通道中速DAC专题(PZ-FL9767D）
- 09.
四通道百兆以太网专题(PZ-FL8710F）
- 10.
四通道千兆以太网专题(PZ-FL8211F）
- 11.
软件无线电专题(PZ-FL9361/PZ-FH9371/ PZ-FH9009/PZ-FH9026）
- 01.
- 5
支持PYNQ

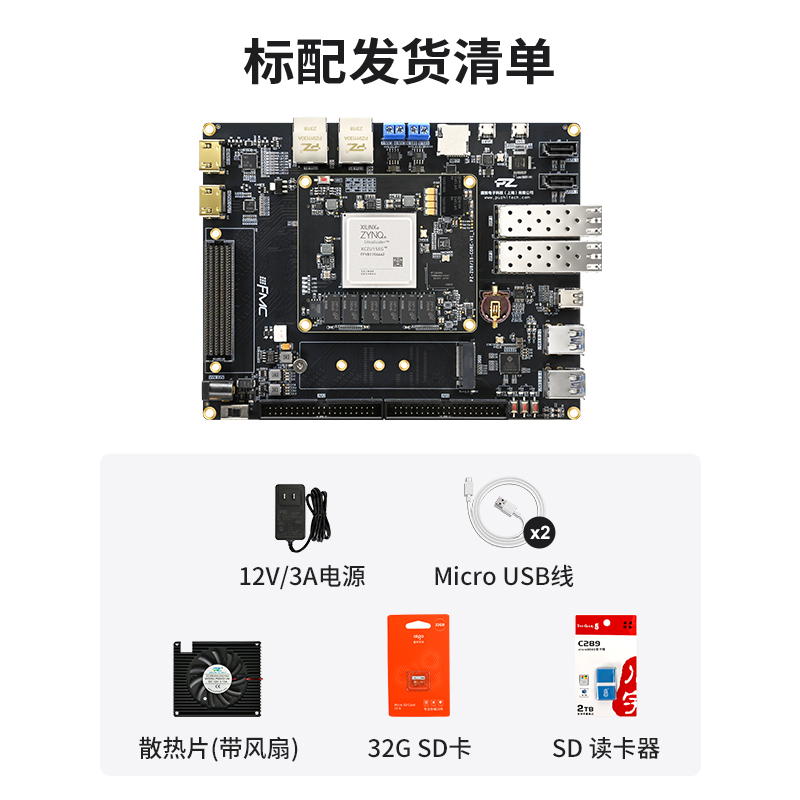

标配发货清单
发票说明
- 1.
我们可提供电子版增值税专用发票和电子版增值税普通发票。
- 2.
电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。
- 3.
需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。
- 1.
售后说明
- 1.
所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
- 2.
服务时间：周一至周五 09:00—18:00；
- 3.
技术支持请联系店铺客服。
- 1.
发货说明
- 1.
包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。
- 2.
快递时间：周一至周日 09:00—16:00
- 1.

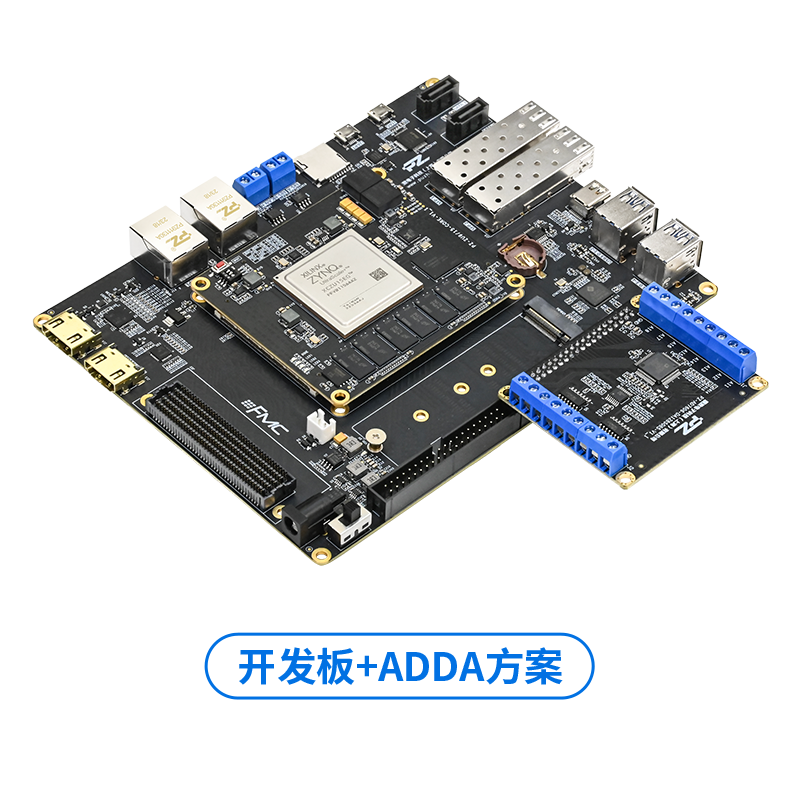

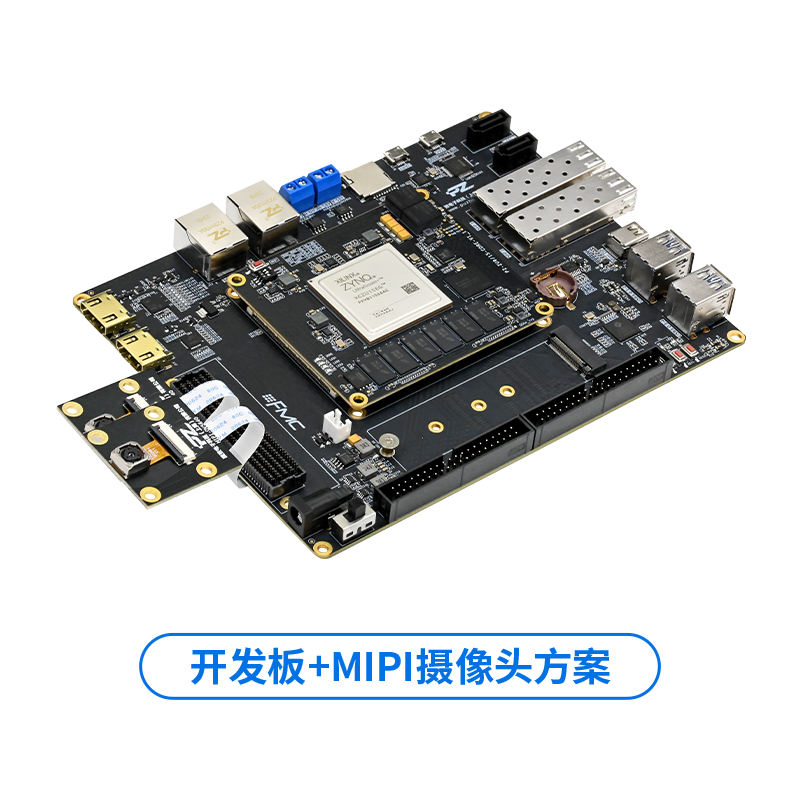

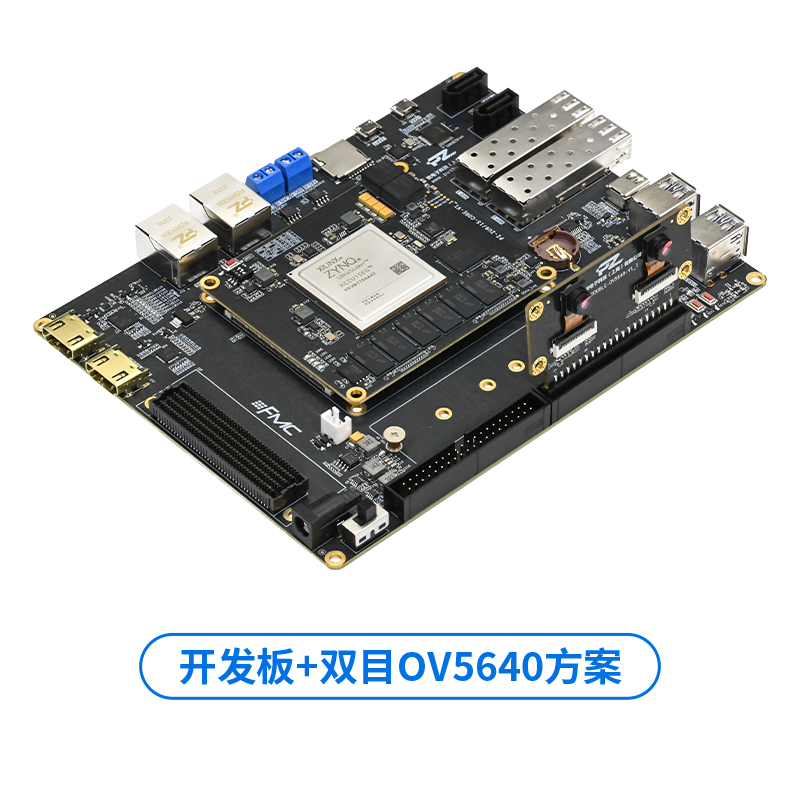

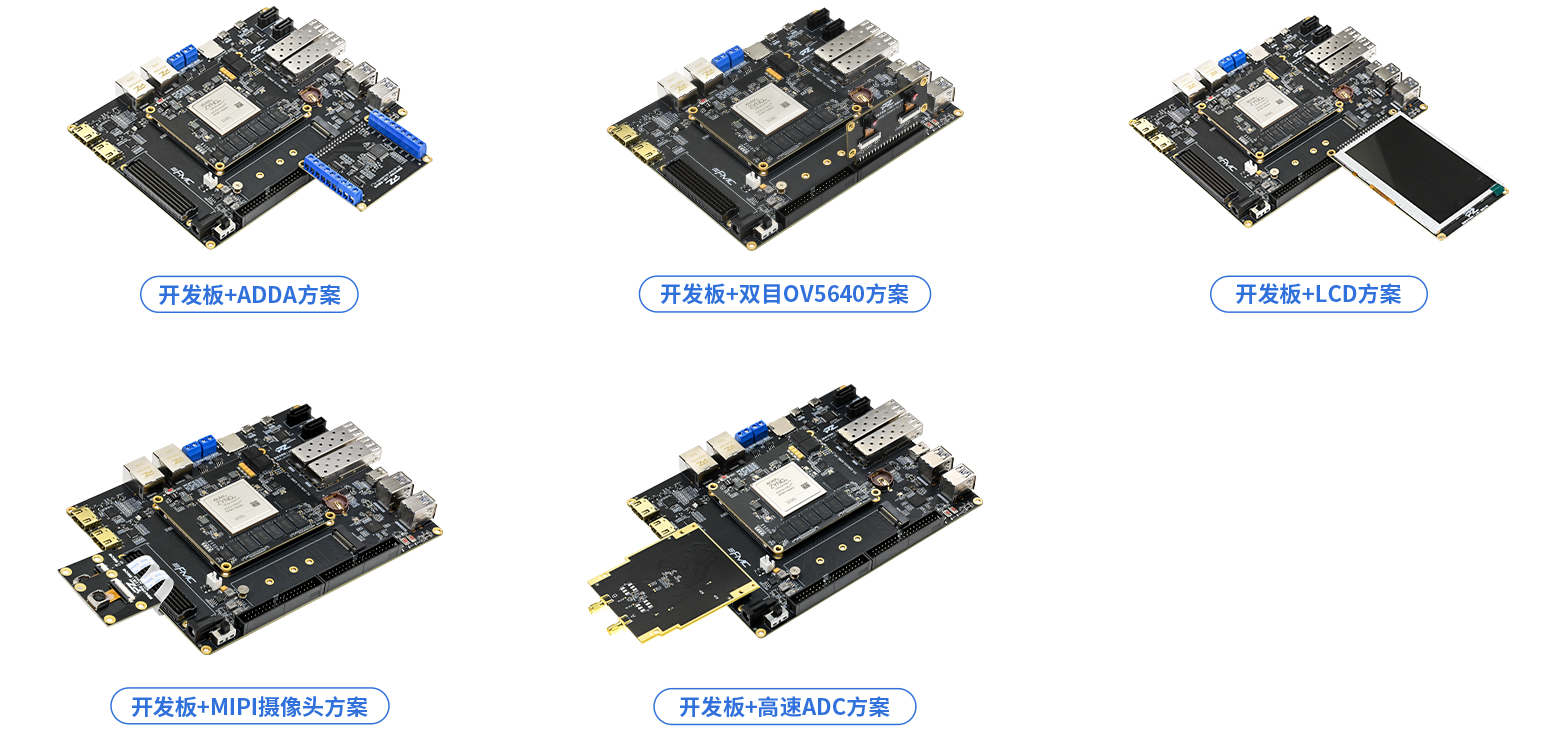

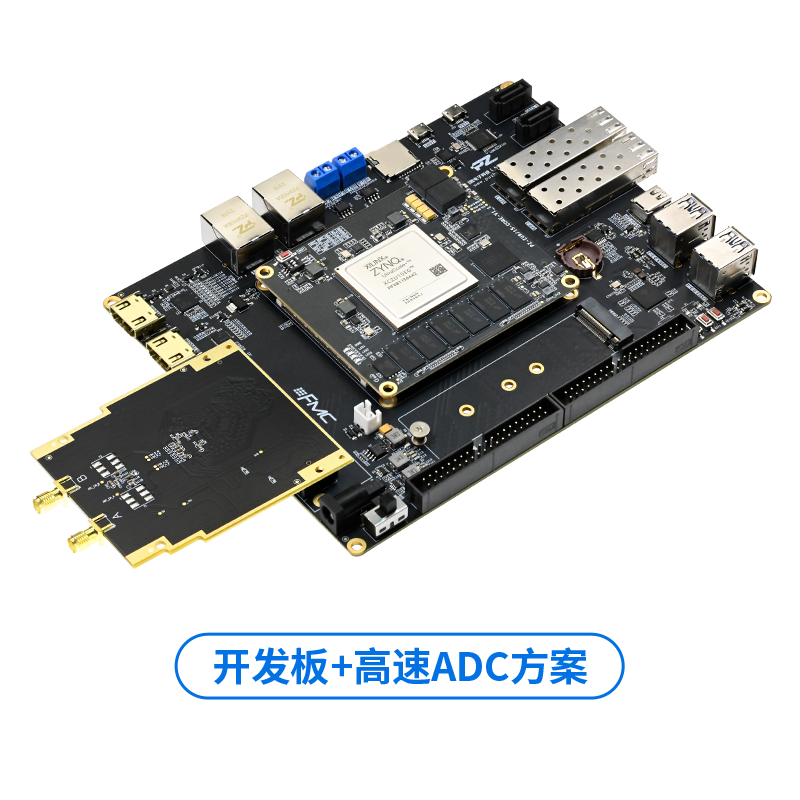

方案展示
