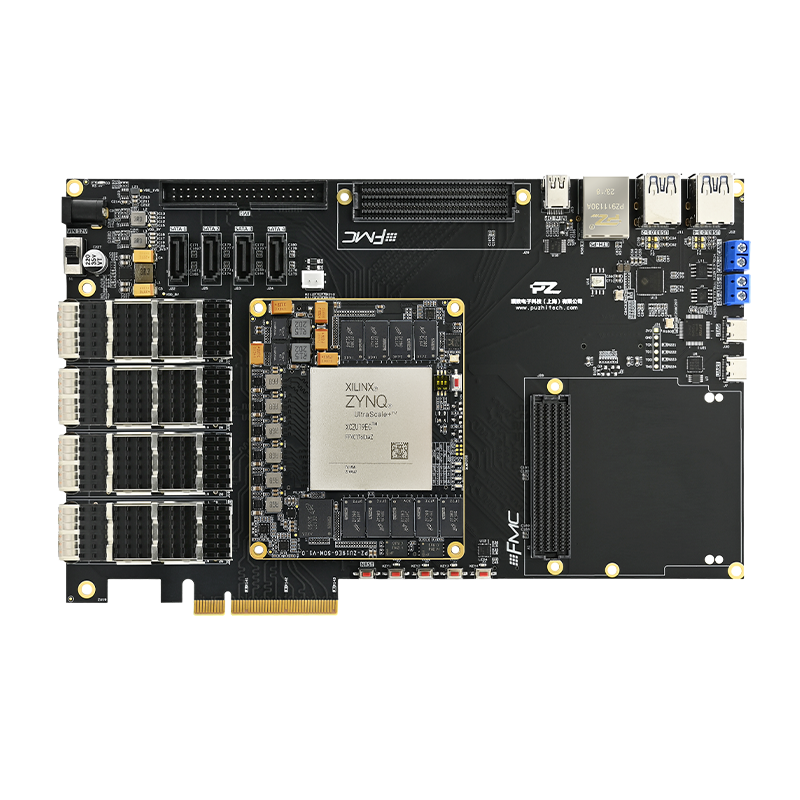

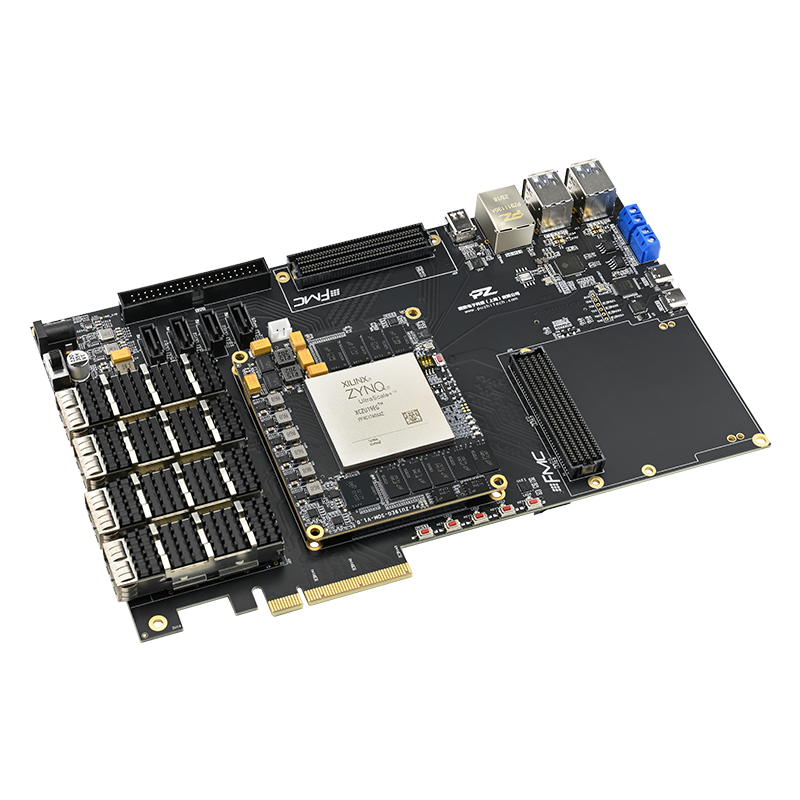

璞致FPGA ZYNQ UltraScale+ ZU19EG 开发板
PZ-ZU19EG-KFB
- ARM+FPGA架构，4 x Cortex-A53，主频1.333Ghz
- PS侧8GB、PL侧8GB DDR4，32GB EMMC，512Mb+512Mb QSPIFLASH
- 核心板采用240P连接器连接，尺寸90*75mm
- 预留丰富接口：千兆网口/SATA/FMC/PCIE/4路QSFP等
- 支持PYNQ 提供完善硬件参考&软件丰富例程，助力产品开发

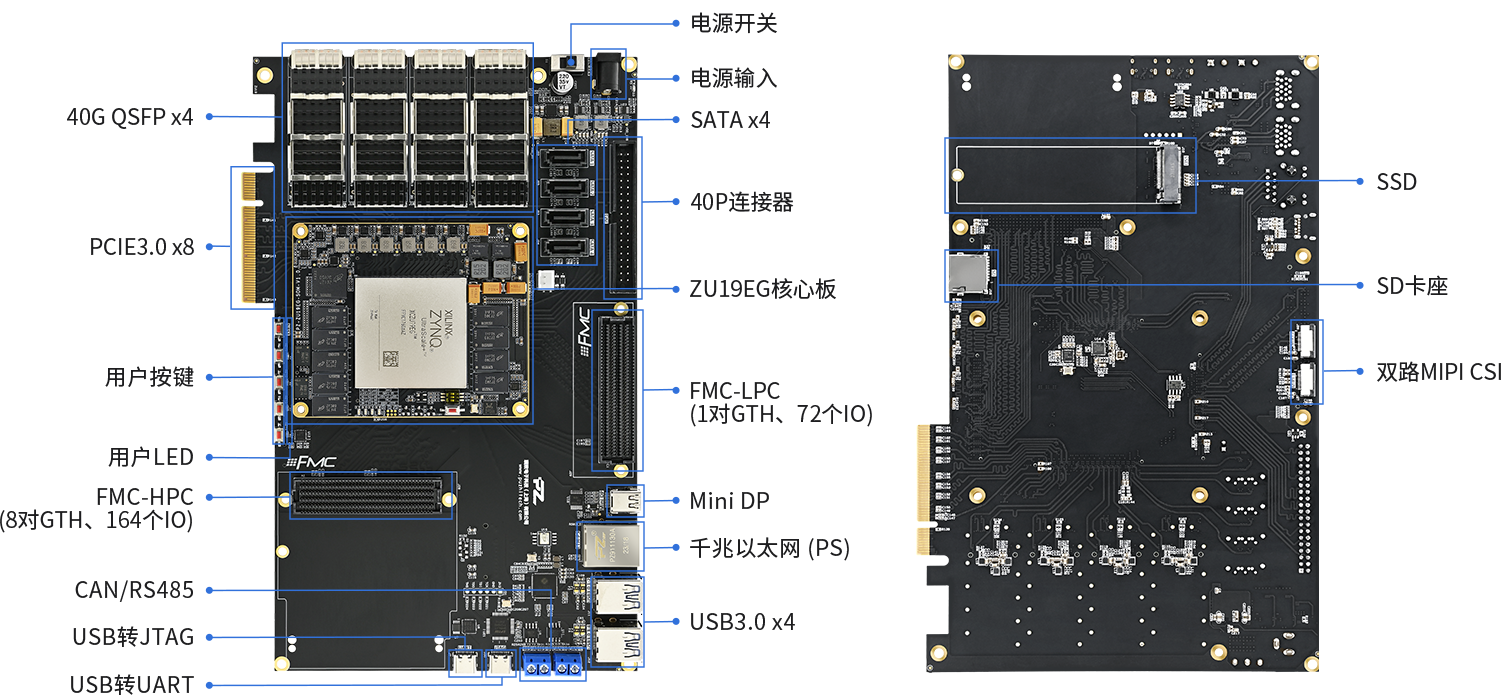

接口功能展示
产品参数

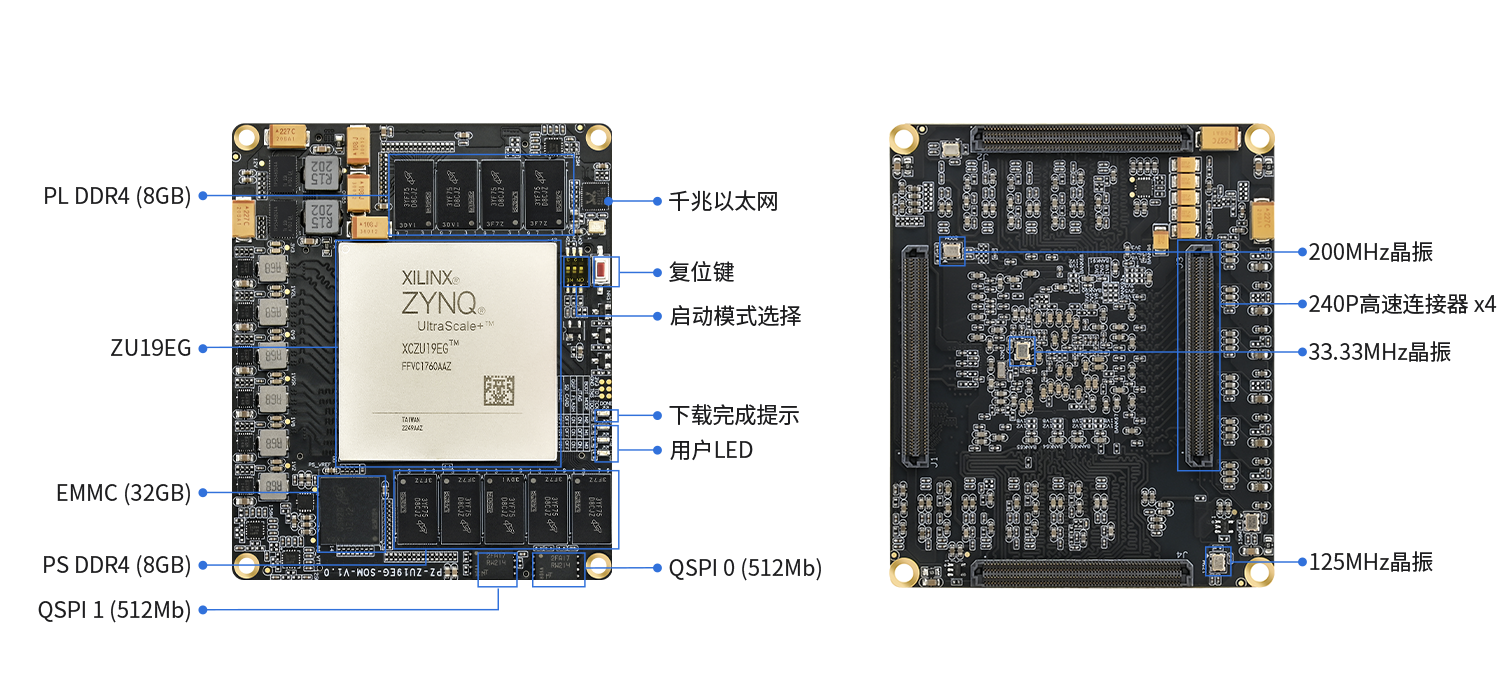

核心板主要参数
开发板 | PZ-ZU19EG-KFB |
主控制器 | XCZU19EG-2FFVC1760I |
内核 | 四核 ARM Cortex-A53 (1.333Ghz) 双核 ARM Cortex-R5F (533Mhz) |
CPU | MaliTM-400MP2，667Mhz |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 1143K |
查找表 (LUTs） | 1045000 |
触发器 (Flip-Flops） | 523000 |
DSP Slices | 1968 |
BLOCK RAM | 34.6Mb |
DDR4 | PS侧8GB (带ECC）、PL侧8GB |
QSPI FLASH | 512Mb + 512Mb，双FLASH启动，启动更快 |
EMMC | 32GB |
启动方式 | JTAG/QSPI/SD/EMMC，默认SD启动 |
用户LED | 3路 |
PS侧GTR | 4对 |
PL侧GTH/GTY | GTH：32对 (16.3G)/GTY：16对 (32.75G) |
扩展IO数量 | PS侧38个IO；PL侧336个IO HP：240个1.2/1.8V可调、默认1.8V HD：96个1.8/2.5/3.3V可调，默认3.3V |
晶振 | 1个单端33.3333MHz晶振提供给PS 1个差分200MHz晶振提供给PL 2个差分125MHz、1个差分156.25M晶振提供给GT收发器的参考时钟 |
核心板尺寸 | 90*75mm |
接口和功能
集成JTAG下载器 | 1路 |
UART/RS485/CAN | 1路/1路/1路 |
SD卡接口 | 1路 |
PS侧SSD接口 | 1路 |
千兆以太网 | PS侧1路 |
Mini DP输出 | 1路 |
LED、按键 | 4路、4路 |
USB3.0主口 | 4个端口 |
SD卡接口 | 1路 |

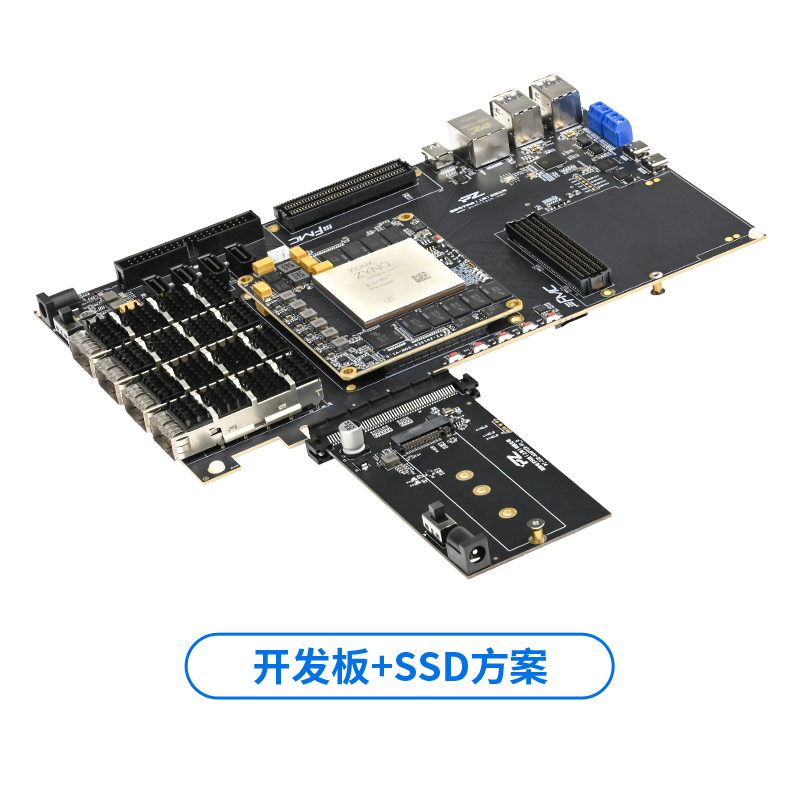

SSD存储 | 1路 |
OSFP28接口 | 4路 |
SATA接口 | 4路 |

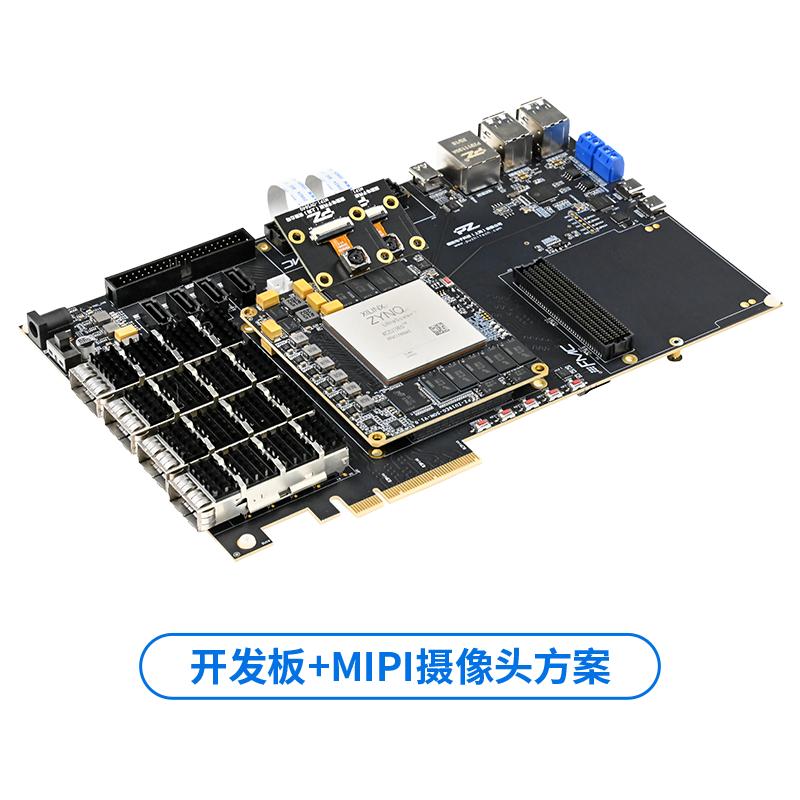

MIPI接口 | 2路 |
PICE3.0 | x8接口 |
FMC扩展口 | 1个FMC-HPC (8对GTH、164个IO) 1个FMC-LPC (1对GTH、72个IO) |
供电/电流 | 12V/3A |
开发板尺寸 | 240 x 140mm |
开发板工艺 | 黑色哑光、沉金 |

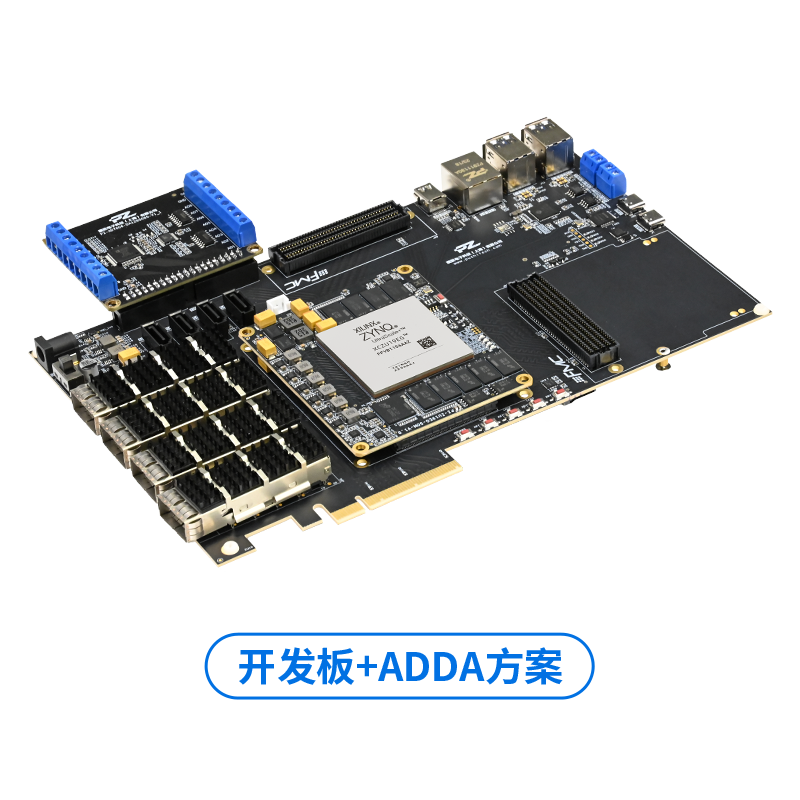

40P扩展口 | 共计32个单端信号/16对差分信号 40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等），扩展口包括5V电源1路，3.3V电源1路，地6路，IO口32路 |

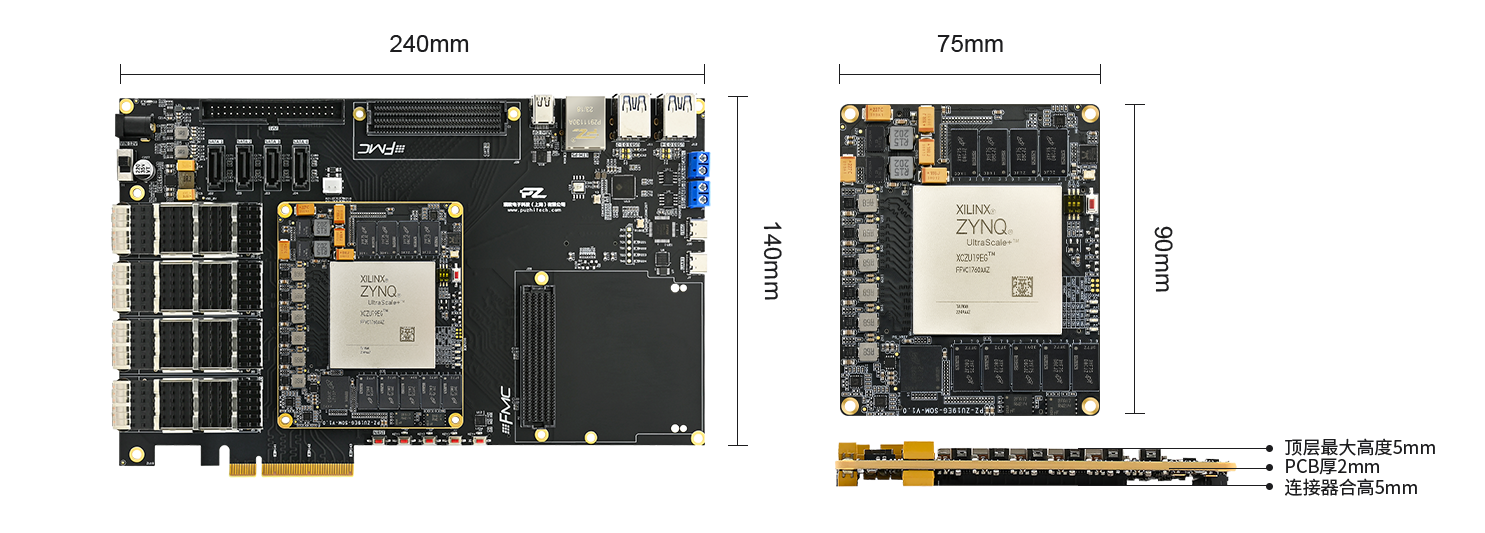

产品尺寸
产品套餐
配套FMC子卡展示
其他子卡展示
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
Vivado 安装说明
- 02.
FLASH固化及工程芯片型号更改
- 03.
LED流水灯例程
- 04.
LED PWM控制例程
- 05.
KEY例程
- 06.
FPGA片内RAM读写例程
- 07.
FPGA片内ROM读写测试
- 08.
FPGA片内PLL配置
- 09.
FPGA片内FIFO使用
- 10.
FPGA侧DDR4控制读写
- 11.
I2C读写E2PROM例程
- 12.
LCD图片显示例程
- 13.
AD-AD7606 8通道采集电压例程
- 14.
DA 8通道输出正弦波、三角波、方波例程
- 15.
SFP误码率例程
- 16.
高速ADC-AD9643采集例程(250MSPS)
- 01.
- 2
SDK实验
- 01.
串口例程
- 02.
TTC定时器中断例程
- 03.
EMIO控制LED流水灯例程
- 04.
EMIO按键控制LED灯例程
- 05.
DP接口显示例程
- 06.
自定义IP例程
- 07.
RS485例程
- 08.
CAN例程
- 09.
I2C通信例程
- 10.
千兆以太网(NET0 MIO)例程
- 11.
千兆以太网UDP远程升级例程
- 12.
DDR读写测试
- 13.
EMMC读写例程
- 14.
AXI-DMA读写例程
- 15.
SD卡读写例程
- 16.
ADC采集千兆以太网传输例程
- 17.
LCD图像显示例程
- 18.
AD7606和DA128S085综合例程
- 19.
双目摄像头DVP输出与DP显示例程
- 20.
SD卡图片DP输出显示例程
- 21.
PCIE测试例程
- 22.
双目摄像头MIPI输出与DP显示例程
- 01.
- 3
PetaLinux实验
- 01.
安装虚拟机和Ubuntu系统
- 02.
PetaLinux工具安装
- 03.
SD卡启动Linux例程
- 04.
GPIO控制LED例程
- 05.
QSPI 固化与启动例程
- 06.
EMMC固化与启动例程
- 07.
NVME固态硬盘读写例程
- 08.
Linux 常见的指令
- 01.
- 4
FMC专题(购买对应子卡提供)
- 01.
USB3.0专题(PZ-FL3014)
- 02.
高速ADC专题(PZ-FL9643S）
- 03.
高速ADC/DAC专题(PZ-FL4322）
- 04.
多通道高速ADC专题(PZ-FL9643D）
- 05.
多通道国产高速ADC专题(PZ-FL2514D)
- 06.
超高速ADC/DAC专题(PZ-FH8052）
- 07.
中速ADC/DAC专题(PZ-FL3867）
- 08.
多通道中速DAC专题(PZ-FL9767D）
- 09.
四通道百兆以太网专题(PZ-FL8710F）
- 10.
四通道千兆以太网专题(PZ-FL8211F）
- 11.
软件无线电专题(PZ-FL9361/PZ-FH9371/ PZ-FH9009/PZ-FH9026）
- 01.
- 5
PCIE专题
- 01.
PCIE之读写测速专题
- 02.
PCIE之访问DDR 专题
- 03.
PCIE之控制GPIO专题
- 04.
PCIE之传图HDMI显示专题
- 05.
PCIE之OV5640图像传输专题
- 01.
- 6
支持PYNQ

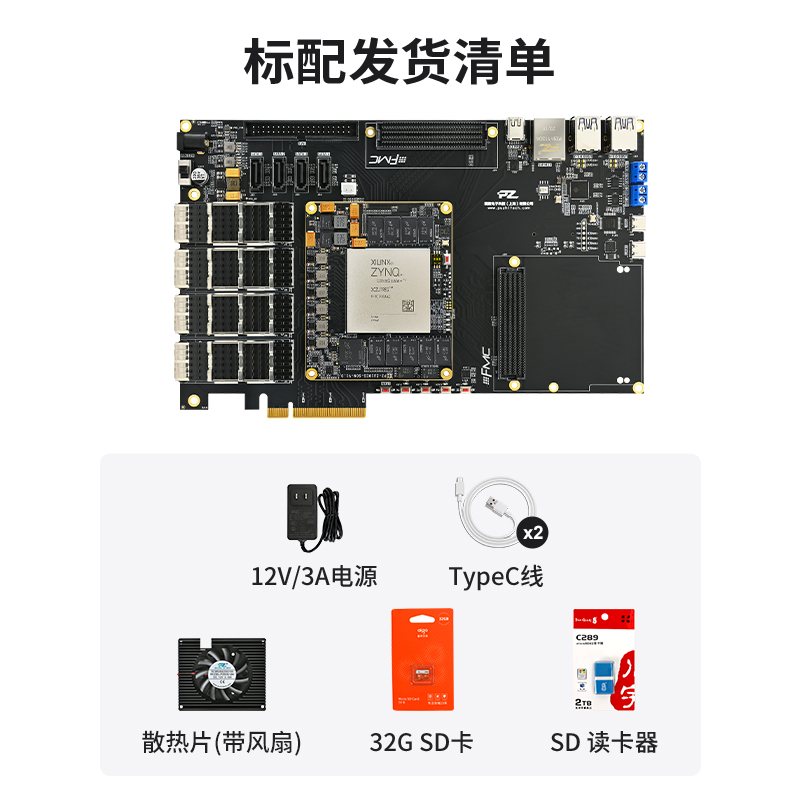

标配发货清单
发票说明
- 1.
我们可提供电子版增值税专用发票和电子版增值税普通发票。
- 2.
电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。
- 3.
需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。
- 1.
售后说明
- 1.
所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
- 2.
服务时间：周一至周五 09:00—18:00；
- 3.
技术支持请联系店铺客服。
- 1.
发货说明
- 1.
包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。
- 2.
快递时间：周一至周日 09:00—16:00
- 1.

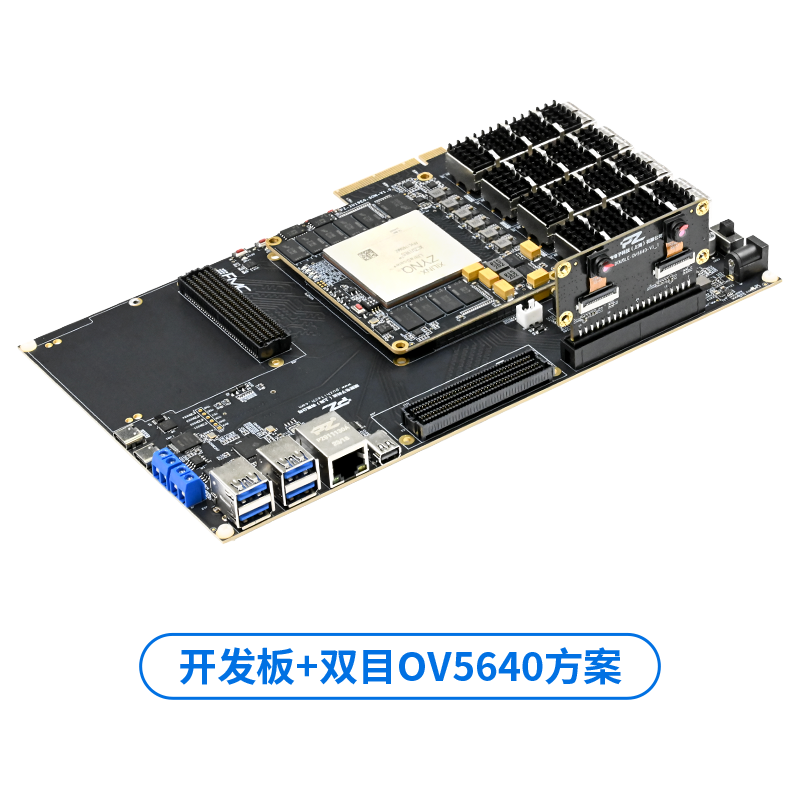

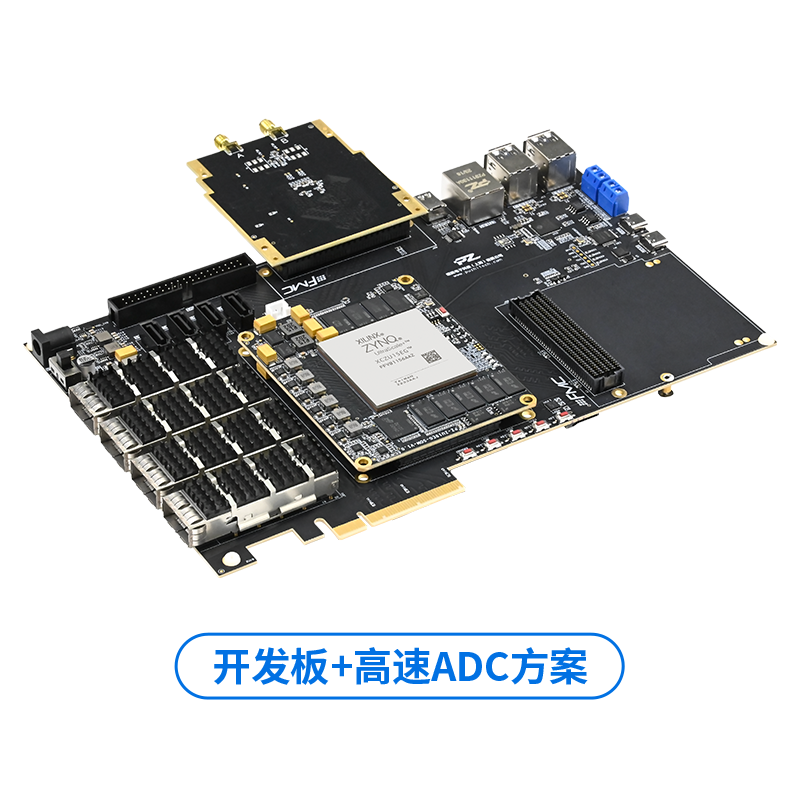

方案展示
